本文適用于 GUI 開發人員，這些開發人員要編寫可移植、可重用和速度更快的控件，用于看到量大且復雜的數據。當前存在一些常見的問題，如性能差，還存在一些可用性問題，如不能清楚地顯示大型數據集，所以用戶可以很容易地通過瀏覽本文進行分析。另外，程序數據結構和可視數據表示彼此之間的依賴性通常也變得非常強。因此，控件的專用性變得非常強，如果不進行重要修改，就不能在其他應用程序中使用。本文提供了一種方法，可用來設計復雜的控件，解決以上討論的問題。本文中，將使用圖表查看器控件的一些示例來說明基本概念。這些概念還可以適用于多種多樣的其他控件。

　　定義

　　圖表代表一組對象及對象之間的關系。對象叫做節點。節點之間的關系叫做邊。因此，一個可視圖表就是一組節點（有或沒有標簽的正方形、長方形、圓等）和連接節點的邊（直線或曲線）。定義節點與邊的位置的算法叫做布局。

　　請注意，節點中可以包含其他節點和邊（子圖表）。如果某些節點的邊從這些節點起連接到任一個給定節點，那么這些節點叫做這個給定節點的父節點。如果某些節點的邊從任一個給定節點起連接到這些節點，那么這些節點叫做這個給定節點的子節點。

　　圖表控件中的常見問題

　　在很多應用程序中都使用圖表控件來顯示數據。如果要在不同的應用程序中使用相同的圖表控件，就必須提供一種方法來自定義該圖表控件。這種自定義一定不能影響應用程序的性能。以下是在不同應用程序中應用控件時可能遇到的各種問題列表：

• 節點和邊的外觀。圖表元素可以有不同的顏色與形狀，可以有文本標簽（也可以沒有）等等。不可能提前預知圖表元素的外觀，也不能提前實現圖表元素。此外，可能存在不同情況下使用的很多圖表布局。您可能需要一種方法來根據應用程序?qū)Σ季诌M(jìn)行更改。
• 用戶交互。您有時候可能顯示一個靜態圖表，這種圖表不能更改，而有時您又允許用戶用某種方式更改圖表（添加或刪除節點和邊，移動節點與邊、更改標題等等）。
• 處理外部數據。當處理大型數據集時，經常會收到來自外部源的數據，如本地文件或遠程數據庫。

　　圖表控件上必須提供滾動和縮放工具才能瀏覽大型圖表。下一部分說明如何靈活地解決這個問題而不降低任何性能。

　　自定義的外觀和用戶交互

　　通常您可以區別控件的兩個部分，即區別數據元素與核心部分，數據元素表示數據的各個部分，核心部分負責將數據組織為一個整體。圖表數據元素由節點和邊組成。當需要時，核心部分會使用數據元素的自定義版本來提供一些功能，如滾動、縮放、繪圖和事件處理。例如，當您單擊鼠標按鈕時，核心部分會定義這個事件發生的位置。如果事件發生在某個數據元素上，那么事件信息會傳遞到這個數據元素的處理程序，此外核心部分會處理事件本身。

　　圖表中有兩樣?xùn)|西項目會隨著不同應用程序而改變，您應當進行自定義。一個是數據元素的外觀與行為；另一個是組織元素的方式。如果要很容易地自定義控件，就需要為這些東西定義界面，然后僅通過界面將這些東西用于控件。所以，如果要進行某種更改，只需要采用新的方式實現界面，無需更改控件中的代碼。這就是所謂的“策略”模式。

圖表控件采用了以下策略：

1. INodeHandler
2. IEdgeHandler
3. ILayout

　　class INodeHandler

　　{

　　public:

　　// 繪制給定的節點

　　virtual void Draw(Node) = 0;

　　// 返回描述正方形的尺寸。此函數在布局中用來確定

　　// 節點位置，沒有交叉點。

　　virtual idvc::dsize GetSize(Node)= 0;

　　// 設置所有后續 Draw 調用函數中要使用的縮放系數。此函數

　　// 在實現縮放時由控件的核心部分使用。

　　virtual void SetZoomFactor(double f) {};

　　// 處理鼠標單擊事件

　　virtual ChangesType HandleClick(Node n, double inX, double inY,

　　int kstate, idvc::MouseButton Button);

　　// 處理工具提示事件

virtual ChangesType HandleOnTooltip(Node n, CGraphTooltipEvent* pEvent);    }; // 結束 INodeHandler

　　}; // 結束 INodeHandler

　　class ILayout

　　{

　　public:

　　/// 這個函數應為給定節點內的所有節點

　　/// 生成新布局，并計算新布局的尺寸。內部節點的位置

　　/// 必須根據給定節點的左上角進行定義，

　　/// 假使給定節點的坐標是 (0,0)。

　　virtual void Make( Node ) = 0;

　　/// 與 Make 一樣，但是應使用以前布局

　　/// 的信息，然后嘗試保持已擺放節點

　　/// 的相對位置。

　　virtual void Update( Node ) = 0;

　　/// 這個函數在更改了已擁有節點的尺寸

　　/// 或跳過 ILayout 的參數時

　　/// 用于重新計算節點與邊的坐標。

　　/// 它假定以前調用過 Make 或 Update，而且

　　/// 所有已擁有節點的尺寸。與 Make 和 Update 不同，它

　　/// 不可遞歸。

　　virtual void Resize( Node ) = 0;

　　};

　　以上類定義了三種不同情況下的布局策略函數，即：

• 圖表需要完全重新排列時
• 圖表結構已部分更改，只需要重新排列更改部分時
• 只有節點尺寸更改了，需要重新計算坐標（不需要定義節點和邊的相對位置）時

　　定義這種區別的主要目的是為了減少布局計算時間。如果向某個大型圖表中添加一個節點，就不需要重新計算整個圖表的布局。

　　快速繪制和事件處理

　　應解決的最后但并非不重要的問題是，如何快速對事件做出反應（至少是重新繪制事件）。當處理大型數據集時，控件應允許您快速地滾動和縮放內容。此處的主要問題是，事件處理和繪圖函數是由用戶定義的（通過上面描述的界面），而控件中的每個元素在繪圖和事件處理中可以采用自己的實現方式。因此，不能保證快速進行處理。不過，可以減少元素函數調用的數量。

　　void CContent::DrawContent(idvc::IPainter* p)

　　{

　　// 確定應重新繪制的無效長方形

　　idvcfrw::CInvalidRegion InvalidRegions(draw_rect, valid_rect);

　　for(int i = 0; i < InvalidRegions.size(); ++i)

　　{

　　// 得到對應于下一個無效區域的長方形

　　idvc::drect rect = InvalidRegions[i];

　　// 查找并重新繪制與無效長方形相交的節點

　　NodeSet nodes = graph->HitNodeTest(rect.left, rect.top, rect.right, rect.bottom);

　　for_each(nodes.begin(), nodes.end(), DrawNode(p,scale));

　　 // 查找并重新繪制與無效長方形相交的邊

　　EdgeSet es = graph->HitEdgeTest(rect.left, rect.top, rect.right, rect.bottom);

　　for_each(es->Begin(), es->End(), DrawEdge(p,scale));

　　 };

　　};

　　利用窗口事件中也擁有發生事件的點或長方形這一事實，可采用與繪圖類似的方式來組織事件處理（至少對于窗口事件而言）。這樣，控件可以確定節點與邊，這些節點與邊受任何給定事件的影響，而且只針對這些元素調用事件處理函數，因此大大地減少了處理時間。

　　 數據加載

　　當處理大型數據集時，這些數據集通常存儲在某個外部數據源中。外部數據源可能隨著應用程序的不同而有所不同（文件、數據庫等）。因此，您需要使用一種機制來獨立地從外部數據源快速地加載數據。快速常常意味著加載部分?jǐn)?shù)據，因?yàn)槿绻嬲孬@得大型數據集，無論如何都不能快速地執行加載。但是，控件一般只需要數據中的一小部分來進行處理，您應當只加載這一部分?jǐn)?shù)據。

 　 有兩種方法可用來實現部分加載。第一種類似于上面說明的快速繪圖和事件處理。您需要定義一個界面，這個界面與數據源無關，可用來加載數據。您應當嘗試實現以下方法，即可以用于定義需要加載的數據，而不是執行全部加載。然后可以定義應加載的數據元素，通過界面只針對這些元素調用加載函數。

　　不總是可以將元素定義為自動加載。另一種實現部分加載的方法是讓用戶輸入。這種情況下，用戶負責定義應何時加載數據，以及應加載哪些數據。

　　ChangesType PortNodeHandler::HandleClick(Node n, double inX, double inY,

　　int kstate, idvc::MouseButton Button)

　　{

　　ChangesType processed = ctNone;

　　idvc::dpoint pos = n->GetPosition();

　　idvc::dsize size = n->GetSize();

　　// 如果節點沒有嵌套的節點且使用鼠標左鍵對其單擊

　　if ( (n->GetOwned()->GetCount() == 0) &&amp; (Button == idvc::mbLeft) )

　　 {

　　if (node_drawer.IsLeftPortClicked(n, inX, inY))

　　 {

　　bool hide = ( CountAllParents(n) == CountVisibleParents(n) );

　　 // 如果所有父節點可見

　　 if( hide ) Fold(n, fdParents);

　　else Unfold(n, fdParents);

　　 }

　　else if (node_drawer.IsRightPortClicked(n, inX, inY))

　　{

　　bool hide = ( CountAllChildren(n) == CountVisibleChildren(n) );

　　// 如果所有子節點可見

　　if( hide ) Fold(n, fdChildren);

　　else Unfold(n, fdChildren);

　　}

　　else

　　{

　　// 如果用戶單擊節點本身，則會選中它

　　SetFlag(n, Node::fSelected, !IsFlagSet(n, Node::fSelected));

　　 };

　　processed = ctAll;

　　};

　　OnClick.fire(n, inX, inY, kstate, Button);

　　return processed;

　　};

　　結論

　　以下是創建可移植、快速控件中的主要概念：


1. 將控件分為兩個部分。第一個部分是可自定義的類，表示組織的數據元素和方法（策略）。第二部分是核心（永久）部分，提供諸如滾動、縮放、繪圖和事件處理等常用功能。核心部分只在需要時才通過嚴格定義的界面使用策略。

2. 核心部分應最大程度地減少自定義部分的調用。在處理大型數據集時，每次只繪制或處理一小部分子集。所以，如果可以實現所需子集的快速選擇，并僅針對這個子集調用自定義部分，那么性能將會有所提高。

3. 當使用外部數據源時，控件應最大程度地減少數據加載。通過兩種方法可以達到此目的。第一種與最大程度地減少自定義部分的調用相同。請注意，應當最大程度地減少外部數據源的調用。當可以進行選擇性加載且可以提前確定應加載的數據時，這種方法可以使用。第二種方法涉及用戶交互。當用戶每次處理小型數據子集時，可以采用以下方法實現自定義部分，也就是可視元素允許用戶手工選擇要加載的元素來進一步處理。

　　下圖描述了如何將這些原則應用到圖表控件：

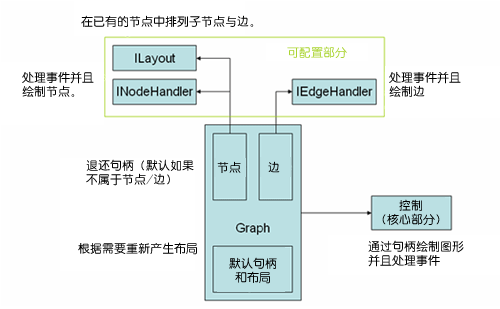

　　圖 1. 圖表設計

　　使用這些原則可獲得高度自定義、可移植且快速的控件，這些控件可處理大型數據集，也可進行調整以便用于很多應用程序。
