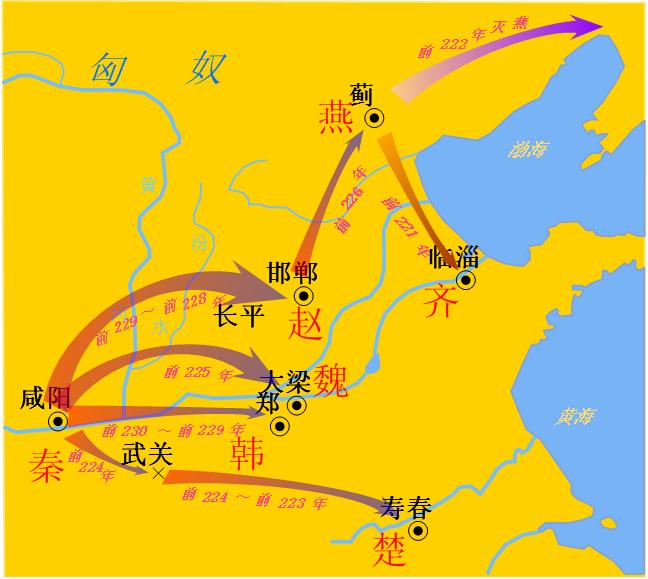

“箭頭標繪”功能是TopMapGIS6.4.2最新開發的功能，主要應用于標識形勢圖、態勢圖。如下圖“秦滅六國態勢圖”所示。

　　秦滅六國態勢圖

　　“箭頭標繪”菜單欄的功能如下圖“箭頭標繪功能”所示。

　　箭頭標繪功能

　　添加標繪箭頭

　　點擊“添加標繪箭頭”菜單，則當前鼠標狀態進入添加箭頭狀態。在此狀態下，鼠標左鍵單擊地圖空間，則會彈出“標繪屬性”窗口，如下圖“標繪屬性”所示。點擊“確定”后，可以在地圖上拖拽添加設置好的標繪箭頭。

　　標繪屬性

　　參數說明：

　　參數設置       參數說明

　　箭頭標繪頭數       標繪顯示的箭頭的數量，上圖“標繪屬性”設置的標繪顯示三個箭頭

　　是否顯示箭頭文本說明       沿箭頭中央控制線，是否顯示每個箭頭的說明信息

　　箭頭說明（以#作為箭頭間的分割符）     沿箭頭中央控制線，顯示的每個箭頭的說明信息。說明信息中間以“#”號分隔。

　　箭頭1顯示：1aaaa

　　箭頭2顯示：2bbbb

　　箭頭3顯示：3cccc

　　填充顏色       箭頭內部填充的顏色，見下述注意事項

　　過度顏色       箭頭內部過度顏色，見下述注意事項

　　填充樣式       箭頭內部填充的樣式，見下述注意事項

　　箭頭寬高比    創建標繪時的參數，數值越大，箭頭越寬；數值越小，箭頭越窄；

　　箭頭到腰部長度比       創建標繪時的參數，箭頭的長度與腰部長度的比值

　　箭頭尾部風格       直線：箭頭尾部為直線，“編輯節點”時，尾部顯示兩個可控制點；

　　折線：箭頭尾部為折線，“編輯節點”時，尾部顯示三個可控制點；

　　曲線：箭頭尾部為曲線，“編輯節點”時，尾部顯示三個可控制點；

　　添加時不顯示此對話框       選中此信息，則鼠標處于“添加標繪箭頭”狀態時，不顯示“標繪屬性”設置對話框，直接在地圖上顯示箭頭

　　確定       應用當前“標繪屬性”設置，后邊添加的箭頭的默認屬性以當前設置為準

　　取消       取消當前“標繪屬性”設置

　　注意：當“填充樣式”為默認值（沒有填充樣式）時，“填充顏色”表示標繪箭頭的尾部顏色，“過度顏色”表示標繪箭頭的頭部顏色，標繪箭頭的腰部填充顏色為從尾部的“填充顏色”到頭部的“過度顏色”的過度值；當“填充樣式”為用戶選擇的樣式時，“填充顏色”表示用戶選擇樣式的前景色，“過度顏色”不起作用。

　　編輯節點

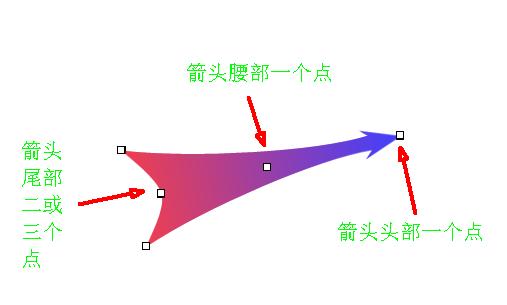

　　點擊“編輯節點”菜單則當前鼠標狀態進入編輯箭頭狀態。在此狀態下，鼠標左鍵單擊地圖上的箭頭，則會顯示組成此箭頭的節點位置及節點數量（4個或者5個，即：頭部一個控制點、腰部一個控制點、尾部二個（直線）或者三個（折線、曲線）控制點）。

　　當標繪箭頭的節點顯示出來時，則可以直接用鼠標選中節點，進行拖拽編輯。

　　箭頭節點說明

　　移動標繪

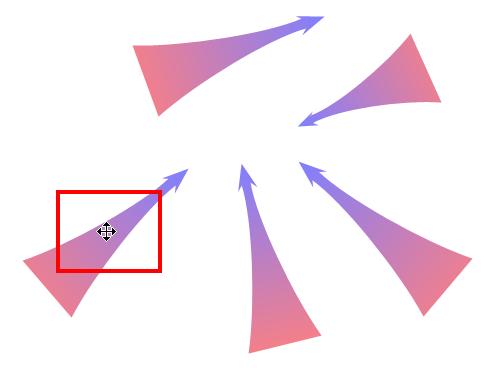

　　當工具狀態處于“移動標繪”狀態時，鼠標在地圖空間點擊標繪箭頭，則標繪箭頭處于移動選中狀態（如下圖“移動標繪”中的鼠標樣式），拖動鼠標，則標繪箭頭會跟隨鼠標移動，把標繪箭頭移動到指定位置后，點擊地圖空間，則當前選中的標繪箭頭的移動結束。

　　移動標繪

　　清除所有箭頭

　　當工具狀態處于“箭頭標繪”狀態時，鼠標在地圖空間右擊，在右鍵菜單中選中“清除所有箭頭”，則會彈出“確定刪除所有箭頭嗎？”提示框，確認后，則刪除所有箭頭。

　　箭頭標繪右鍵菜單

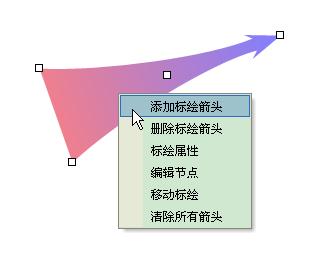

　　當工具狀態處于“箭頭標繪”狀態時，鼠標在地圖空間的右鍵菜單如下圖“箭頭標繪右鍵菜單”所示。

　　箭頭標繪右鍵菜單

　　刪除標繪箭頭

　　當工具狀態處于“箭頭標繪”狀態時，鼠標在地圖空間右擊標繪箭頭，在右鍵菜單中選中“刪除標繪箭頭”，則會彈出“確定刪除當前箭頭嗎？”提示框，確認后，則刪除當前箭頭。

　　結束“箭頭標繪”狀態

　　當要結束“箭頭標繪”時，請點擊工具欄中的任意可操作按鈕。當工具狀態改變時，“箭頭標繪”狀態結束。
