ActiveReports 7報表控件使用指南：圖表向?qū)У氖褂?/h2>

原創|其它|編輯：郝浩|2012-09-11 16:20:35.000|閱讀 260 次

概述：ActiveReports的圖表控件，提供了40多種包括2D/3D的多彩圖表類型，同時也為用戶提供最快的圖表制作的智能向?qū)АＯ旅鏋橛脩糁鸩浇榻B如何使用圖表向?qū)?lái)建立一個圖表。

# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>

ActiveReports的圖表控件，提供了40多種包括2D/3D的多彩圖表類型，同時也為用戶提供最快的圖表制作的智能向?qū)АＯ旅鏋橛脩糁鸩浇榻B如何使用圖表向?qū)?lái)建立一個圖表。

使用圖表向?qū)ЫD表

1．從ActiveReports工具欄中， 找到ChartControl, 拖至報表位置。

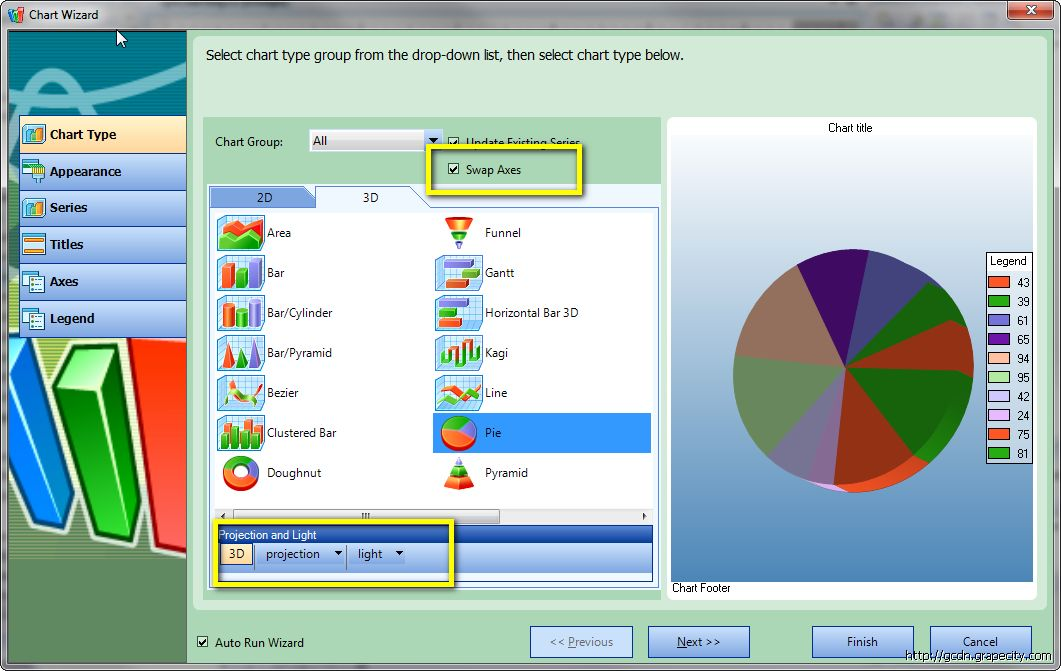

2．圖表向?qū)Ы缑鏁?huì)彈出。 如下圖。
3．選擇希望的圖表類型。圖表類型很多，用戶可以選擇2D或者3D類型；也可以通過點擊圖表分組下拉框，按照?qǐng)D表的分組情況，選擇用戶需要的圖表類型，例如餅圖，線狀圖，或者財務類型等。并非所有的圖表都同時擁有2D和3D的類型，部分圖表只有2D類型。
4．在選擇3D圖表類型的時候，用戶可以在同一頁面，直接通過選擇Swap Axes checkbox, 來對圖表進行進一步配置。另外，通過Projection和light設置，可以改變3D圖表的視覺角度。

5．設置好了圖表視覺效果后，點擊Next進行下一步配置

圖表外觀設置

1. 圖表外觀設置主要還有兩類內容：一個是調色板Palette，整體色彩的設置，另一個是外觀Appearance，可對圖表中單獨的元素進行設置。
2. 點擊Palette, 如圖所示，選擇了綠色系列；然后點擊Appearance。
3. 在Appearance欄內的內容，取決于用戶點擊右邊預覽圖表的具體位置，點擊標題，頁腳，圖內項目標題，或者整體圖表部分，Appearance中的配置項都會相應改變。

4.完成Appearance的設置后，點擊Next進入下一步設置。

數值設置

1. 數值設置頁面包含兩項內容： 一個是設置數據源，并且將所需數據付給X軸和Y軸數值；另一個Data Point允許您查看X軸和Y軸的數值。
2. 連接數據源我們?cè)谝酝慕榻B中詳細介紹過，這里使用的是同一數據源，不同的是，此次示例中，需要使用的SQL語句如下。

SELECT ShipCountry, SUM(Freight) AS FreightSum FROM Orders GROUP BY ShipCountry

3. 在Data Binding中設置X軸和Y軸的數值分別為ShipCountry和FreightSum。
4. 如果不需要其他的數值組，則可以刪除Series 2和Series 3。

5. 當數值設置完畢，可以通過Next進行下一步。

標題設置

1. 在標題設置的頁面中，選擇列表選項中的頁眉或頁腳，在屬性欄里變更各項所需屬性來完成對標題的更改設置

2. 如果用戶并不想顯示任何頁眉頁腳，則可以直接在Visible選擇里去除選勾。
3. 完成設置后，選擇Next進行下一步軸線的設置

軸線設置

1. 軸線的設置有兩個設置欄：一個是X軸線，另一個是Y軸線。
2. 在X軸線設置欄里，輸入軸線名稱，設置字體大小及其他屬性。
3. 通過在檢驗欄上劃勾，來進行屬于X軸線的相關屬性的設置。
4. 輸入或者選擇標簽格式。

提示：ActiveReports 圖表控件使用標準的Visual Studio .NET格式構造。格式為{Tag : Format}。 舉例{Value:C} 設置文字格式化為貨幣符格式。 {Value} 設置文字格式化為日期格式。

5. 完成了X軸的設置后， 接著在Y軸設置欄里進行Y軸的設置。
6. 完成X和Y軸的設置， 可以進行下一步圖示的設置。

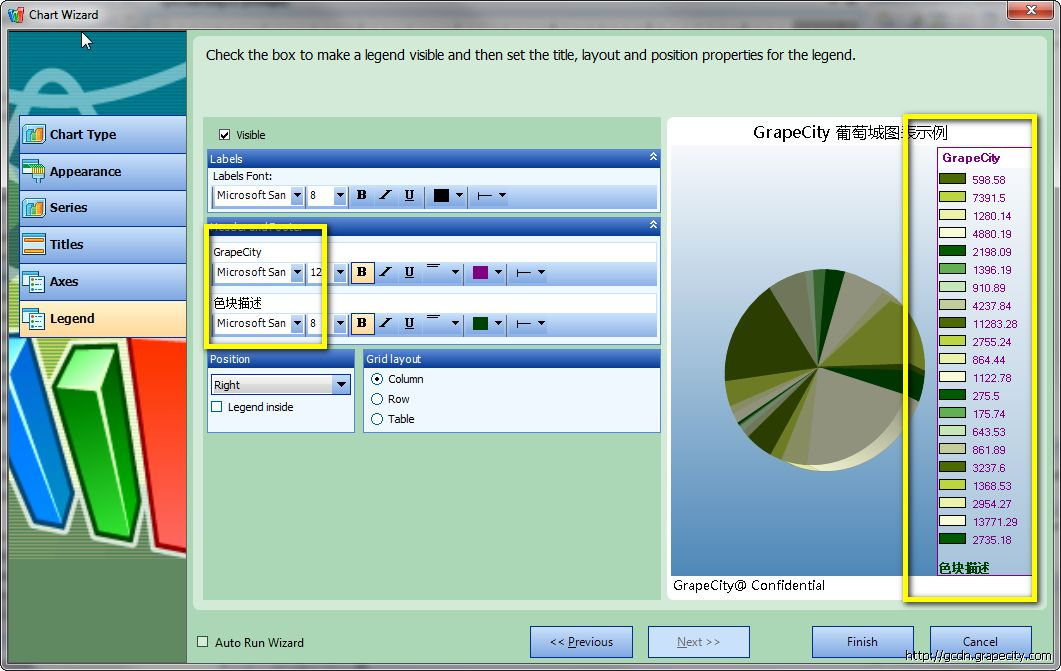

圖示設置

1. 圖示設置里只有1個設置面，用來設置圖示顯示方面的各個屬性。
2. 同樣，如果用戶并不想顯示任何圖示內容，則可以直接在Visible選擇里去除選勾。

3. 我們可以設置標簽的字體及其他屬性。
4. 輸入圖示的頁眉和頁腳，設置字體及其他屬性。
5. 在位置屬性中， 選擇圖表相對應的不同位置， 來顯示圖示內容， 也可以在Legend Inside選擇中劃勾，在圖表內部顯示圖示。
6. 在表格陳列欄，選擇設置圖示的陳列方式。

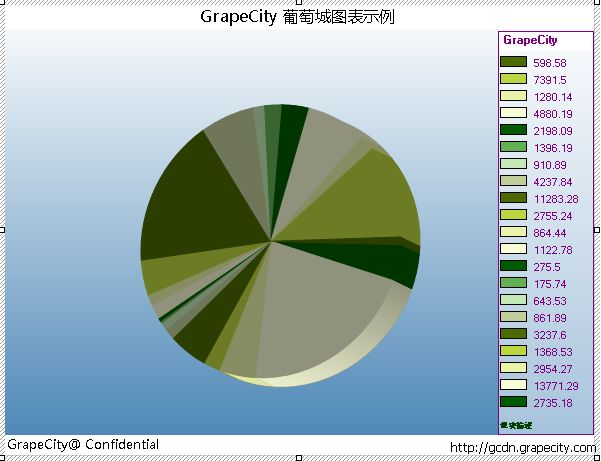

7. 當完成以上設置后， 選擇Finish來結束所有的圖表向?qū)гO(shè)置。完成后的圖表如下圖， 會顯示在報表當中。
