本文討論了怎樣有效對智能手機的數據進行可視化和導航的問題。本文的適用對象為在商務智能方面從事儀表盤構建、報表或數據可視化解決方案的用戶界面設計者以及移動軟件開發商。另外，將iPad等移動平板設備同傳統智能手機（如黑莓和iPhone等）分開很重要。兩者之間最關鍵的不同在于可用的屏幕空間，同平板機相比，智能手機的工作的屏幕空間要小得多。

要求與注意事項

在設計智能手機的數據可視化界面之前，需要對以下要求和注意事項進行檢查：

• 由于智能手機屏幕小，用戶界面不一致，因此預計顯示數據只是為了查看就很重要；然而，對于那些更具雄心的人來說，將會提出一種用戶如何在這種移動設備上分析和處理數據的觀點。

• 傳統意義上，人們總想獲取信息，以便盡快采取行動。因此，系統通知用戶查看具體的數據可視化更加合乎情理，這與通過移動設備不斷地瀏覽數據截然相反。

• 可視化應限于簡單的圖表、計量器和表格（表格也是可視化的一種）。地圖和其他重型形狀可視化并不適合于這些設備，因為他們太難讀取了。此外，對于各種移動設備，如黑莓Bold系列產品來說，縮放可能不那么靈活。

記住這些要點后，開始設計智能化界面吧。

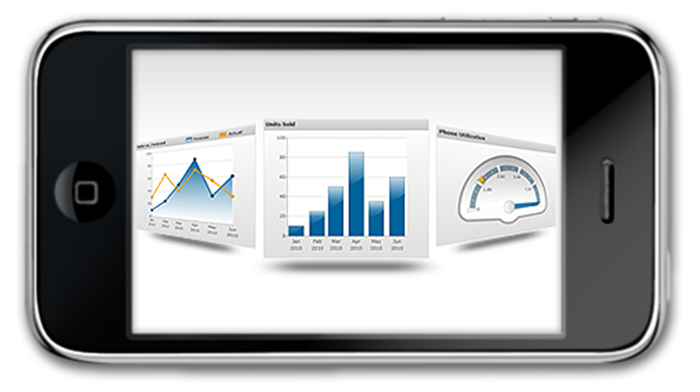

導航 界面的核心是業務度量可視化。右圖為用可視化方式表示的趨勢、單一值比較和分類比較的一些例子。 由于屏幕小，因此最好單獨地顯示這些圖表、計量器和表格，不要將其結合在一起。將這些單獨的可視化界面稱為“visblock”（實質上類似于Dundas儀表盤中分布的DashBlock，是一個解決方案的平臺）。接下來就是考慮如何對這些visblocks進行導航了。  最簡單的方法就是采取類似于下圖所示的iPhone/iTouch界面的旋轉木馬/專輯封面/封面瀏覽的方式。          圖2.1 可視化的專輯封面導航 這種導航很不錯，但有時可能只想對正在發生的事情作一個概覽。 對于這種特殊情形來說，理想的界面就是記分卡。圖2.2為可以用于快速獲取業務度量信息的記分卡的例子。

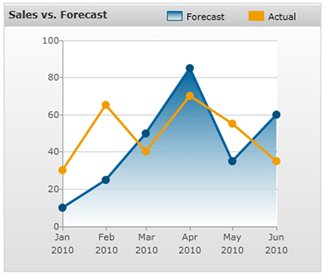

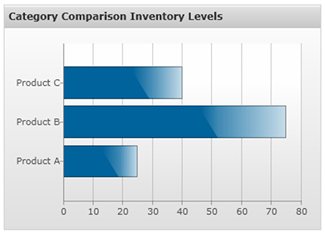

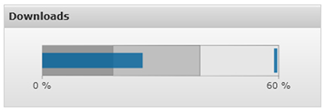

可視化類型 圖1.1 趨勢 圖1.2 單一值比較（靶心圖） 圖1.3 分類比較

圖2.2 圖形視圖的深度探討

有關記分卡更多的信息和相關的指標測評，參見（Mark Brown）。

與Visblocks互動 以上所述主要的假設之一限制了分析用戶是否會執行visblocks。之后，討論需要完成一些共同分析的基本互動性，從一些實用性東西開始。  在圖表上將值顯示為點標簽（不管是說明趨勢還是比較）在移動設備上沒有實際用處。因為屏幕小，顯示這些值的標簽要么太小，要么相互重疊。另一方面，單一值的可視化通常不會出現這種問題，因為只有一兩個值需要顯示。查看這些值最簡單的方法就是切換到數據的圖表表示，切換到圖表視圖最好的方式就是點擊類似于圖3.1右上角顯示的按鈕。  這就是用戶如何與visblocks進行交互，但是也需要外部系統同visblocks進行作用。正如在要求與注意事項一節中所講的，外部系統向用戶手機發出通知告訴他們查看visblock效率會更高。在手機的主屏幕上應出現與收到文本信息相類似的通知圖標，見圖3.2。

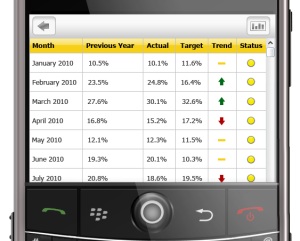

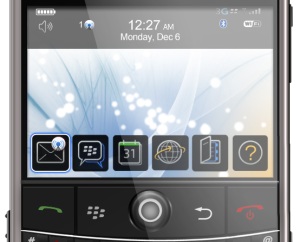

Fig. 圖3.1 可視化數據的表格視圖    圖3.2 警告通知（注意時間左邊的圖標）

交互性分析

本節針對的是具有足夠雄心在智能手機上嘗試和進行數據分析的人。

通常情況下，有三種與業務度量相關的分析交互性：

• 過濾器——用于查看一定部分的數據（例如，選擇一段時間或特殊產品）

• 深入分析——用于查看哪些構成特殊值（例如，說明月收入的業務度量，使您可深入分析這個月的天數。）

• 強化工具提示——用于顯示特殊值由哪些構成（例如，顯示月銷售額的業務度量，擁有顯示按產品進行分類的工具提示）

過濾器

最簡單也可能是最佳的辦法就是顯示過濾器對話框，讓用戶選擇他們所需要的東西。在visblock頂部的文本框中顯示這些值是有利的。

深入分析

可能行得通的唯一方式就是將條形圖用于visblock（有了條形圖使得選擇需要深入分析的數據點更加容易）。一旦點擊條形，下一個要顯示的數據級就是visblock，如此等等。此處的技巧是執行面包屑導航，如此，用戶能更容易返回到上一顯示：

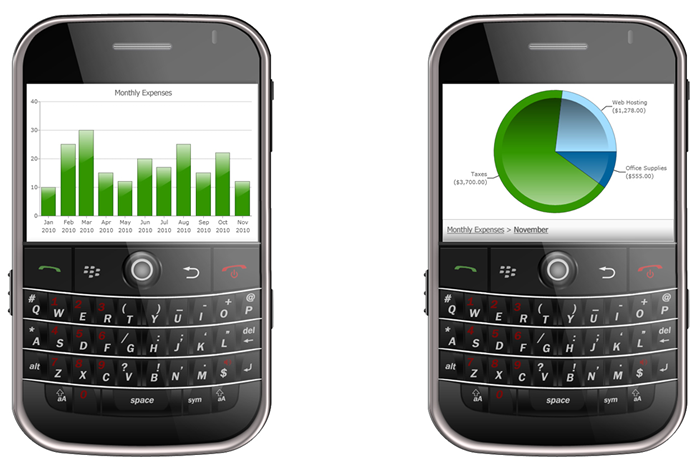

圖3.3 深入分析（注意餅形圖底部的面包屑）

強化工具提示

智能手機上工具提示是非常困難的。最好的做法是使用一級深入分析操作。如圖3.3所示。

總結

在進行數據可視化和交互時，應對有效使用智能手機進行仔細考慮。最大挑戰是屏幕的大小和不一致的用戶輸入界面。考慮到最小公分母，這些設計和實施原則將幫助你創建更實用的數據可視化界面。
