UML軟件開發與建模工具Enterprise Architect教程：UML 2教程 - 部署圖

翻譯|使用教程|編輯：吳園園|2019-11-04 15:03:53.987|閱讀 708 次

概述：描述如何使用部署圖顯示現實環境中重要工件的物理布置。

相關鏈接：

Enterprise Architect是一個對于軟件系統開發有著極好支持的CASE軟件（Computer Aided Software Engineering）。EA不同于普通的UML畫圖工具（如VISIO），它將支撐系統開發的全過程。在需求分析階段，系統分析與設計階段，系統開發 及部署等方面有著強大的支持，同時加上對10種編程語言的正反向工程，項目管理，文檔生成，數據建模等方面。可以讓系統開發中各個角色都獲得最好的開發效率。

Enterprise Architect現已更新至最新版本15，改進了瀏覽器窗口等功能，趕快下載體驗吧~點擊查看更新詳情

點擊下載Enterprise Architect最新試用版

部署圖

部署圖對系統的運行時體系結構進行建模。它顯示了硬件元素（節點）的配置，并顯示了軟件元素和工件如何映射到那些節點上。

節點

節點是硬件或軟件元素。它顯示為三維箱形，如下所示。

UML軟件開發與建模工具Enterprise Architect教程：UML 2教程 - 部署圖

節點實例

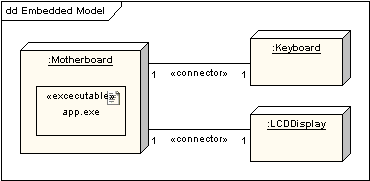

節點實例可以顯示在圖中。實例可以與節點區分開，因?yàn)閷?shí)例的名稱帶有下劃線并在其基礎節點類型之前帶有冒號。實例在冒號之前可能有也可能沒有名稱。下圖顯示了計算機的命名實例。

UML軟件開發與建模工具Enterprise Architect教程：UML 2教程-部署圖

節點刻板印象

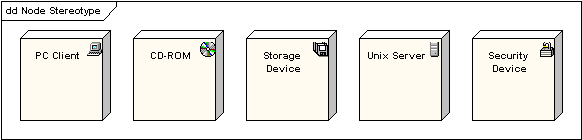

為節點提供了許多標準構造型，即“ cdrom”，“ cd-rom”，“計算機”，“磁盤陣列”，“ pc”，“ pc客戶端”，“ pc服務器”，“安全”，“服務器” ，“存儲”，“ unix服務器”，“用戶PC”。這些將在節點符號的右上角顯示一個適當?shù)膱D標。

UML軟件開發與建模工具Enterprise Architect教程：UML 2教程-部署圖
