SOLIDWORKS Routing

SOLIDWORKS Routing是一個插件，可讓您完全自動進行管道，管路甚至電纜布線的過程，從而節省了許多傳統方法的建模時間。

在本文中，小編將向您展示使用此軟件包的好處。我們知道項目通常會有緊迫的期限，因此在任何階段節省時間都會減輕一些壓力。SOLIDWORKS Routing是一個軟件包，可用于所有高級許可證。

SOLIDWORKS Routing

SOLIDWORKS Routing由什么組成？

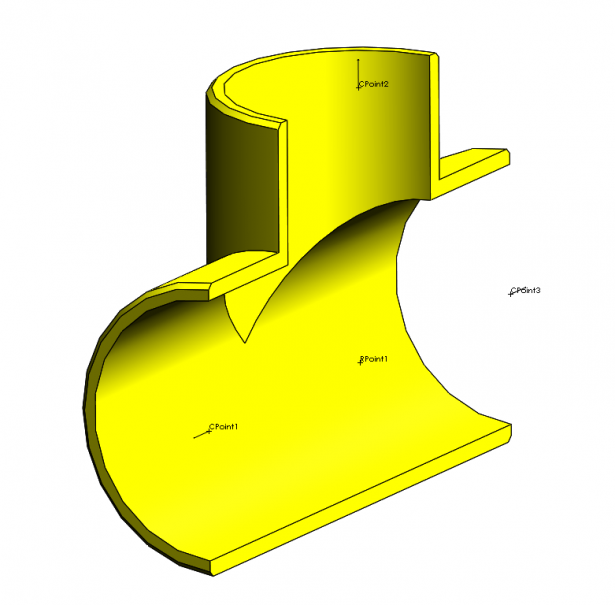

對于要被視為路由組件的零件，它需要包含某些屬性（路由點和連接點）。通過用于自定義零件的“路由組件”向?qū)Э梢暂p松添加它們，并且它們已經存在于設計庫或您可以通過SOLIDWORKS內容下載的任何標準中。連接點（C點）會將組件連接到3D草圖，而路由點（R點）定義管道或電纜開始的方向和位置。

C點和R點

SOLIDWORKS Routing如何工作的？

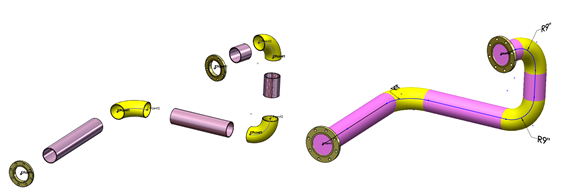

路由路徑是從3D草圖驅動的，因此該軟件在后臺執行什么操作？SOLIDWORKS Routing是從數據庫驅動的。一旦選擇了正確的時間表，它將自動為該時間表選擇相關的部分。例如，如果使用邊緣法蘭“ Sch40”，則所有管道和彎頭的時間表都相同。然后，將相關的布線組件分配給3D草圖。

SOLIDWORKS Routing出色的功能

• 能夠輕松定義假脫機線段，并且將其帶入工程圖中時將捕獲正確的細節。


• SOLIDWORKS布線具有出色的功能，可以在給定的布線點之間自動進行布線，但是例如，如果您的布線需要沿著墻，則可以選擇沿幾何進行布線。

自動路由

• 物料清單。在SOLIDWORKS Routing中，一旦完成管道工作，您就可以選擇將模型與物料清單一起輸出到2D工程圖中，該物料清單將列出正確的管道信息，即管道的切割長度。如果您手動創建了此選項，則它將不可用。

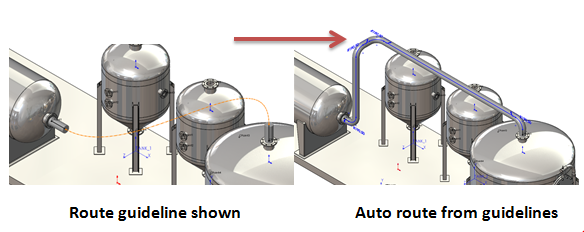

• 導入P＆ID。工程項目很少由一個人來管理。例如，如果您正在工廠布局上工作，則項目經理將能夠反饋設備的位置（通過.xml文件），然后SOLIDWORKS能夠在組件之間自動布線。

路線指引

• 在路徑上運行流模擬。如果您以前以2D格式創建管道布局，則無法確定系統是否正常運行。使用SOLIDWORKS Routing的另一個優點是您可以在路徑上運行流模擬。

基本管道布局上的流動模擬

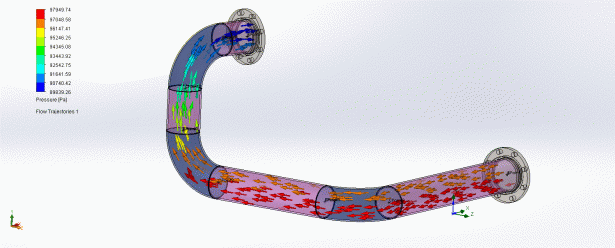

上面的圖像表示在基本管道布局上運行的Flow Simulation，并且已顯示該圖像以顯示高壓區域和低壓區域，使您可以修改和驗證管道路線。

路線類型之間有什么區別？

• 管道。管道是剛性的，通常沿帶有90度或45度彎頭的筆直管道進行更改方向。

• 油管。您可以想像油管是一條橡膠軟管，該橡膠軟管由花鍵控制以獲得自由形狀和路線。

• 電纜。電纜的作用方式與油管相同，但用于電氣。

推薦閱讀>>>簡單易學的SOLIDWORKS Routing技巧和竅門
