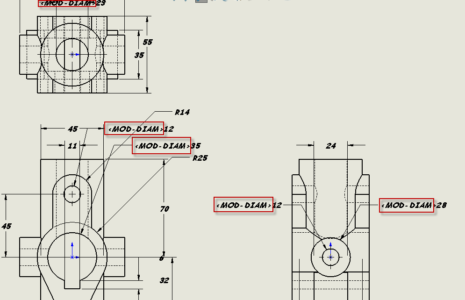

<MOD-DIAM>?!?這是什么?我的直徑符號在哪里?有時在更新SOLIDWORKS時,文件位置可能會混淆。
這通常是由于在同一臺計算機上運行多個版本。SOLIDWORKS將采用首先安裝的版本的文件位置。

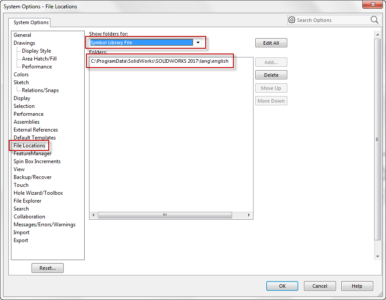

1 檢查SOLIDWORKS指向符號庫文件的文件位置路徑的位置。我們將要轉到“ 工具” >“ 選項” >“ 系統選項” >“ 文件位置”。在顯示文件夾的下拉菜單下:選擇符號庫文件。

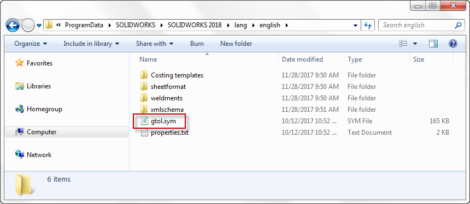

2 將要打開Windows資源管理器文件夾并瀏覽到此路徑。默認情況下,該路徑位于C驅動器下的Program Data文件夾中。這是一個隱藏的文件夾。因此,我們將要確保所有隱藏文件都是可見的。一旦到達該路徑,您將需要查找gtol.sym文件。該文件包含SOLIDWORKS中使用的所有符號。該文件應該丟失,這就是為什么符號未在SOLIDWORKS中顯示的原因。
3 將需要將Windows資源管理器文件夾中的幾個文件夾備份到SOLIDWORKS文件夾。然后,轉到最新版本,而不是轉到SOLIDWORKS的“文件位置”中列出的版本。在下面的圖片中,我轉到了2018版本文件夾。您可以看到gtol.sym文件位于此位置。
4 將SOLIDWORKS指向的新位置。我們將要回到“ 工具” >“ 選項” >“ 系統選項” >“ 文件位置”。在顯示文件夾的下拉菜單下:選擇符號庫文件。我們將要刪除當前位置,并添加剛剛找到的新位置。

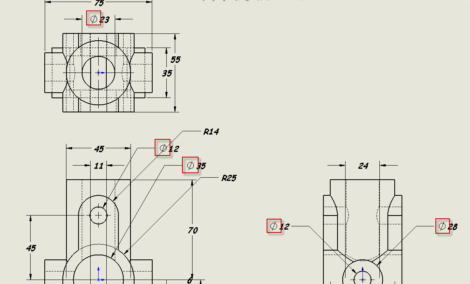

5 單擊OK,并打開我們之前正在處理的同一文檔,我們應該看到直徑符號。
