VARCHART XGantt是一個交互式的甘特圖控件，其模塊化的設計讓您可以創建滿足您和您的客戶所需求的應用程序。（我們領先的甘特圖控件VARCHART XGantt可用于.NET，ActiveX和ASP.NET應用程序。）使用VARCHART XGantt，您便具有一個可以生成清晰、靈活的甘特圖的健壯開發工具。這篇文章主要介紹VARCHART XGantt的用戶手冊（是.NET版哦），如何提供數據，跟著小編來看一看吧~

點擊下載VARCHART XGantt免費版

對于要顯示的活動和鏈接，VARCHART XGantt需要提供數據。默認情況下，對于相關的通信使用兩個表：

1. NodeTable（也稱為Maindata）

2. LinkTable（也稱為關系）

在表單中放置VARCHART XGantt時，已經提前提供了基本字段。

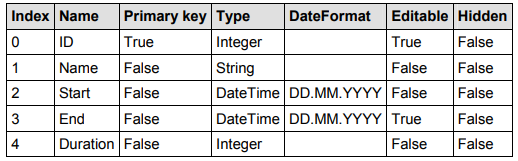

Maindata數據表的字段：

關系字段數據表：

需要手動定義所需的其他字段。您可以在設計時通過對話框管理數據表（下部）或在運行時通過對象VcDataTableFieldCollection的Add（...）方法執行此操作。

如果您需要的表格多于默認情況下定義的表格，則可以在單擊常規屬性頁面啟用的擴展數據表后，在對話框管理數據表的上部創建表格。

VcDataRecordCollection的DataRecordByID（）方法允許通過主鍵快速查找對象。

為了使活動和鏈接在入門示例中可見，您需要首先在數據表中輸入一些記錄。

這可以通過使用對象類型VcDataRecordCollection的Add（...）方法來完成。EndLoading方法完成了相應圖表的數據輸入。為此，請在表單的加載事件中輸入以下代碼行。

示例代碼VB.NET

 Dim dataTable As VcDataTable
 Dim dataRecCltn As VcDataRecordCollection

 VcGantt1.ExtendedDataTablesEnabled = True
 dataTable = VcGantt1.DataTableCollection.DataTableByName("Maindata")
 dataRecCltn = dataTable.DataRecordCollection
 dataRecCltn.Add("1;Node 1;07.05.2010;;5")
 dataRecCltn.Add("2;Node 2;14.05.2010;;5")
 dataRecCltn.Add("3;Node 3;21.05.2010;;5")
 dataTable = VcGantt1.DataTableCollection.DataTableByName("Relations")
 dataRecCltn = dataTable.DataRecordCollection
 dataRecCltn.Add("1;1;2")
 dataRecCltn.Add("2;2;3")
 VcGantt1.EndLoading

示例代碼C＃

 vcGantt1.ExtendedDataTablesEnabled = true;
 VcDataTable dataTable =
vcGantt1.DataTableCollection.DataTableByName("Maindata");
 VcDataRecordCollection dataRecCltn = dataTable.DataRecordCollection;
 dataRecCltn.Add("1;Node 1;07.05.2010;;5");
 dataRecCltn.Add("2;Node 2;14.05.2010;;5");
 dataRecCltn.Add("3;Node 3;21.05.2010;;5");
 dataTable =
vcGantt1.DataTableCollection.DataTableByName("Relations");
 dataRecCltn = dataTable.DataRecordCollection;
 dataRecCltn.Add("1;1;2");
 dataRecCltn.Add("2;2;3");
 vcGantt1.EndLoading;

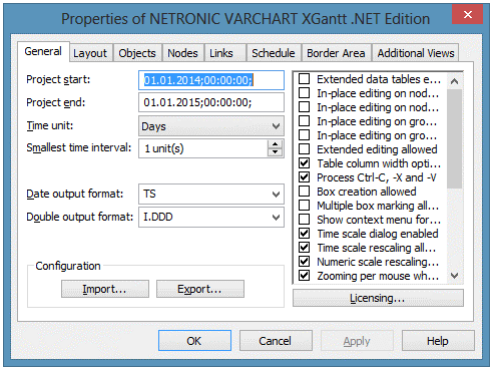

記錄中的值由分號分隔。字段的順序必須與數據定義中字段的順序相對應。新記錄必須具有明確的非空標識。記錄中的日期必須與數據定義表中的DateFormat定義相對應。持續時間的解釋取決于時間單位的設置。它預先設置為days，您可以在常規屬性頁面上修改它們。

對于表和常規屬性頁上的每個對話框，一致地定義Date輸出格式。

從CSV文件加載數據

或者，您也可以從CSV文件加載數據。文件的結構必須符合以下方案：

示例代碼

1;Node 1;07.05.2010;;5;
2;Node 2;14.05.2010;;5;
3;Node 3;21.05.2010;;5;
****
1;1;2;
2;2;3;

每條記錄都有自己的行。行的內容對應于對象類型VcDataRecordCollection的Add（...）方法傳遞的參數。

首先列出Maindata數據表的記錄，然后列出Relation數據表的記錄。使用****表名****標記記錄組的開頭。

如果您保存此類文件，例如名稱為intro.csv，則可以按如下方式導入數據：

示例代碼VB.NET

VcGantt1.Open("c:\intro.csv")

示例代碼C＃

vcGantt1.Open(@"c:\intro.csv");

指定表示的時間段

到目前為止，您將看不到任何活動，因為時間尺度尚未調整到相應的時間段。時間刻度的顯示范圍可以通過屬性TimeScaleStart和TimeScaleEnd定義，或者通過對象VcGantt的OptimizeTimeScaleStartEnd（...）方法從數據確定。

示例代碼VB.NET

 VcGantt1.TimeScaleEnd = New DateTime(2011, 1, 1)
 VcGantt1.TimeScaleStart = New DateTime(2010, 5, 4)

示例代碼C＃

vcGantt1.TimeScaleEnd = new DateTime(2011,1,1);
vcGantt1.TimeScaleStart =new DateTime(2010,5,4);

您可以在下面找到我們的入門示例所需的代碼。

示例代碼VB.NET

Private Sub Form1_Load(ByVal sender As System.Object, ByVal e As
System.EventArgs) Handles MyBase.Load
 VcGantt1.Width = ClientSize.Width - VcGantt1.Left
 VcGantt1.Height = ClientSize.Height - VcGantt1.Top
 Dim dataTable As VcDataTable
 Dim dataRecCltn As VcDataRecordCollection
 vcGantt1.ExtendedDataTablesEnabled = True
 dataTable = VcGantt1.DataTableCollection.DataTableByName("Maindata")
 dataRecCltn = dataTable.DataRecordCollection
 dataRecCltn.Add("1;Node 1;03.05.2010;;5")
 dataRecCltn.Add("2;Node 2;08.05.2010;;5")
 dataRecCltn.Add("3;Node 3;15.05.2010;;5")
 dataTable = VcGantt1.DataTableCollection.DataTableByName("Relations")
 dataRecCltn = dataTable.DataRecordCollection
 dataRecCltn.Add("1;1;2")
 dataRecCltn.Add("2;2;3")
 VcGantt1.EndLoading()
 VcGantt1.OptimizeTimeScaleStartEnd(3)
End Sub
 Private Sub Form1_Resize(ByVal sender As Object, ByVal e As
System.EventArgs) Handles MyBase.Resize
 VcGantt1.Width = ClientSize.Width - VcGantt1.Left
 VcGantt1.Height = ClientSize.Height - VcGantt1.Top
End Sub

示例代碼C＃

private void Form1_Load(object sender, System.EventArgs e)
{
 vcGantt1.Width = ClientSize.Width - vcGantt1.Left;
 vcGantt1.Height = ClientSize.Height - vcGantt1.Top;
 vcGantt1.ExtendedDataTablesEnabled = true;
 VcDataTable dataTable =
vcGantt1.DataTableCollection.DataTableByName("Maindata");
 VcDataRecordCollection dataRecCltn = dataTable.DataRecordCollection;
 dataRecCltn.Add("1;Node 1;03.05.2010;;5");
 dataRecCltn.Add("2;Node 2;08.05.2010;;5");
 dataRecCltn.Add("3;Node 3;15.05.2010;;5");
 dataTable =
vcGantt1.DataTableCollection.DataTableByName("Relations");
 dataRecCltn = dataTable.DataRecordCollection;
 dataRecCltn.Add("1;1;2");
 dataRecCltn.Add("2;2;3");
 vcGantt1.EndLoading();
 vcGantt1.OptimizeTimeScaleStartEnd(3);
}
private void Form1_Resize(object sender, System.EventArgs e)
{
 vcGantt1.Width = ClientSize.Width - vcGantt1.Left;
 vcGantt1.Height = ClientSize.Height - vcGantt1.Top;
}

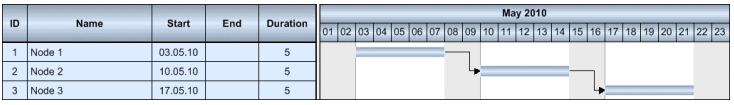

如果您現在運行該程序，結果應如下圖所示。
