TeeChart for .NET圖表組件庫提供數百種2D和3D圖形樣式，54種運算和統計函數以及無限數量的坐標軸和14工具箱供你選擇。該圖表控件還可以有效地用于創建多任務的儀表板。

點擊下載最新TeeChart for .NET試用版

    本文章中的演示展示了擁有TeeChart的圖表如何在WinForm的應用程序中的表單上相互協作。

    該演示使用了小型技術產品供應商的公司數據的基礎;該公司銷售電子產品，小型計算機，平板電腦和移動電話，并在全球一些國家擁有市場。

    可以在點擊下載使用Visual Studio 2015編寫的演示代碼。

創建項目

    我們創建一個新的的WinForms項目，并將主窗體重命名為ReportForm。

1. 向表單添加對象。我們將三個圖表，一個dataGridView和一個文本框添加到表單中，并將它們放置在占據表單的整個空間中，參見下圖。



2. 使用圖表編輯器，我們在圖表中添加了一個數據集以及一個平滑功能，您可以在此階段看到填充的隨機數據，可以在設計時或運行時添加數據系列。

3. 我們將公司銷售數據放在名為TechProducts Ltd的MS Access文件中，并將該文件放在LinkingCharts解決方案文件夾中。

將數據添加到項目中

    我們已經將數據庫添加到項目中，公開表和查詢（視圖）。

1. 使用BindingSource的組件，我們連接到訪問數據庫。數據庫已經為我們希望可視化的一些數據準備了查詢。對于其他情況，在運行時執行期間，我們將在代碼中編寫一些SQL查詢。

2. 添加了三個BindingSources，連接到$ _€_SalesByYear，$ _SalesByCountry_2015和$ _SalesByContinent視圖。


將圖表連接到數據

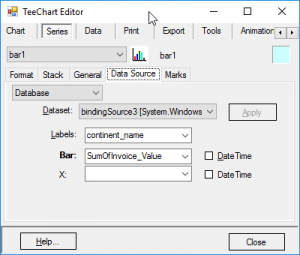

1. 要連接到的BindingSource，請打開要修改的圖表編輯器，然后選擇先前已添加的系列并轉到其數據源選項卡。如果單擊數據集選項卡，則可以選擇要連接該系列的BindingSource的。在以下選擇框中，您可以將不同的源字段與X和y系列值列表相關聯。



2. 對三個圖表重復連接技術。我們已將左欄系列圖表連接到SalesByContinent數據，右側是餅圖，連接到SalesByCountry_2015數據，將下線圖表連接到SaleByYear數據。

鏈接圖表

1. 我們現在有三個圖表，按大陸，地區（銷售國家，非洲大陸）和國家的數據區分。我們在這個演示中的目的是鏈接三個圖表，這樣，通過點擊大陸圖表的條形圖，我們可以填充區域圖表，通過點擊區域圖表，我們可以顯示所選國家最近幾年的銷售演變。dataGridView將更新以顯示區域圖表的內容。

   注意：演示將打開，顯示區域圖表中的所有國家/地區。文本框更新以顯示機器人記者的模擬評論。

2. 要鏈接項目頁面的不同元素，我們將設置一些圖表事件。


ClickSeries事件

    我們正在使用ClickSeries事件，它將會查看點擊圖表中的值作為參數填充下一個相關圖表。我們可以在設計時添加事件定義，方法是選擇我們希望操作的圖表，然后選擇Visual Studio的屬性窗口的事件選項卡，在這種情況下，從列表中選擇TChart的點擊事件。

    這將在Form的代碼頁中創建事件方法。在這里，我們需要添加一些內容，以便將系列點擊與我們希望去的地方聯系起來。為清晰起見，我們選擇部分手動編碼查詢。該方法遵循以下步驟：

    以國家/大陸圖表的原始查詢為基礎，對其進行修改以收集所有可用年份的數據。

修改區域查詢：

    @contiparam是您要查看的大陸，來自大陸圖表值的標簽。如果要為查詢創建更好的索引，可以使用索引值或其他變量。

string sqlStr =“SELECT Sum（Fact_Invoices.Invoice_Value）AS SumOfInvoice_Value，Lookup_Country.Country_name，Lookup_Continent.continent_name”;
 sqlStr + =“FROM（（Fact_Invoices INNER JOIN Lookup_Customers ON Fact_Invoices.Cod_Customer = Lookup_Customers.Cod_Customer）”;
 sqlStr + =“INNER JOIN Lookup_Country ON Lookup_Customers.Country_code_A2 = Lookup_Country.Country_code_A2）”;
 sqlStr + =“INNER JOIN Lookup_Continent ON Lookup_Country.Continent = Lookup_Continent.continent”;
 sqlStr + =“where Lookup_Continent.continent_name = @contiParam GROUP BY Lookup_Country.Country_name，Lookup_Continent.continent_name”;

修改國家/地區查詢：

    我們將要審核的國家/地區的標簽作為國家/地區時間查詢的參數。

string sqlStr =“SELECT Sum（Fact_Invoices.Invoice_Value）AS SumOfInvoice_Value，Fact_Invoices.Invoice_year AS AYear，Lookup_Country.Country_name”; sqlStr + =“FROM（Lookup_Customers INNER JOIN Fact_Invoices ON Lookup_Customers.Cod_Customer = Fact_Invoices.Cod_Customer）”; sqlStr + =“INNER JOIN Lookup_Country ON Lookup_Customers.Country_code_A2 = Lookup_Country.Country_code_A2”; sqlStr + =“WHERE Lookup_Country.Country_name = @countryParam”; sqlStr + =“GROUP BY Fact_Invoices.Invoice_year，Lookup_Country.Country_name”;

    這些查詢足以鏈接圖表，我們從GridView控件以相同的方式點擊一下。以其中一個為例，對于區域圖表，您可以看到如何為收件人圖表創建的BindingSource以方便插入。

    使用SQL查詢創建和使用新的BindingSource的作為網格和圖表的源。

DataSet customers = new DataSet();

System.Data.OleDb.OleDbDataAdapter myAdapter = new System.Data.OleDb.OleDbDataAdapter(sqlStr, this.___SalesByCountry_2015TableAdapter.Connection);

//apply region code
myAdapter.SelectCommand.Parameters.Clear();
myAdapter.SelectCommand.Parameters.Insert(0, new System.Data.OleDb.OleDbParameter("contiParam", region));
myAdapter.Fill(customers, "Customers");

bindEurope = new BindingSource();
bindEurope.DataSource = customers;
bindEurope.DataMember = customers.Tables[0].ToString();

dataGridView1.DataSource = bindEurope;
dataGridView1.Refresh();

dataGridView1.Columns[0].HeaderText = "Sales Income";
dataGridView1.Columns[1].HeaderText = "Country";
dataGridView1.Columns[2].HeaderText = "Continent";

tChart3[0].DataSource = bindEurope;
tChart3[0].YValues.DataMember = "SumOfInvoice_Value";
tChart3[0].LabelMember = "Country_name";

tChart3[0].CheckDataSource();

TeeChart使用Chart Series的CheckDatasource（）方法刷新Chart數據。

應用輸出

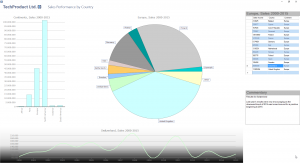

    下列兩圖的屏幕截圖顯示了運行時的應用程序。
