探討運動裝配關系的配合方式：線性耦合與限制配合（附操作視頻）

原創|Solidworks資訊|編輯：李燕|2019-10-15 16:13:17.717|閱讀 800 次

概述：前段時間小編為大家分享了幾種用于相對固定的配合關系，現在，小編給大家看看兩種可以應用于運動裝配關系的配合方式。

相關鏈接：

SolidWorks裝配體配合關系包括標準配合、高級配合和機械配合，前幾期和大家分享了高級配合的對稱配合、輪廓中心配合、寬度配合等配合關系，這些配合主要用于相對固定的配合關系，本期和大家探討兩種可以應用于運動裝配關系的配合方式：線性耦合、限制配合。

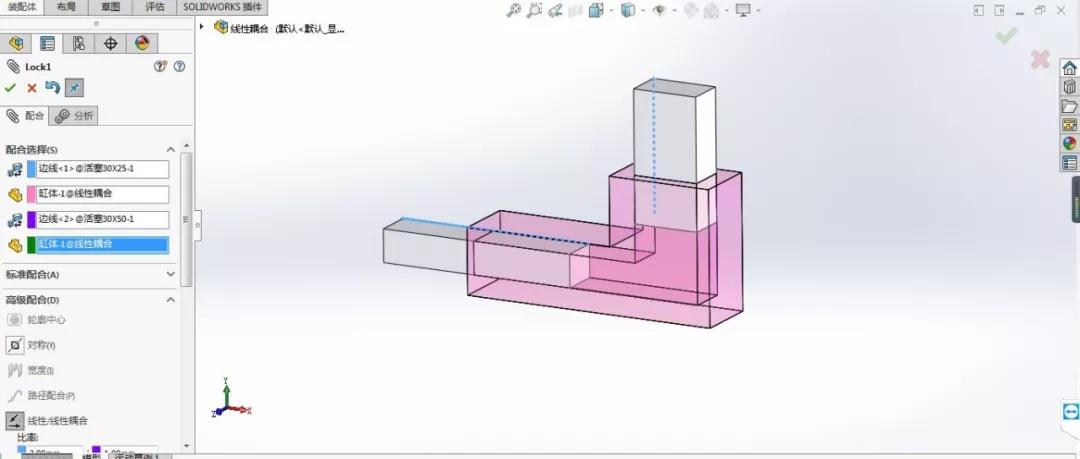

線性耦合是在一個零部件的平移和另一個零部件的平移之間建立幾何關系。線性藕合需要指定四個要素：兩個要配合的零部件及其運動方向、兩個要配合零部件的運動參考，其中運動參考可以不指定（不指定則默認為相對裝配體原點運動），也可以指定為同一個零部件。

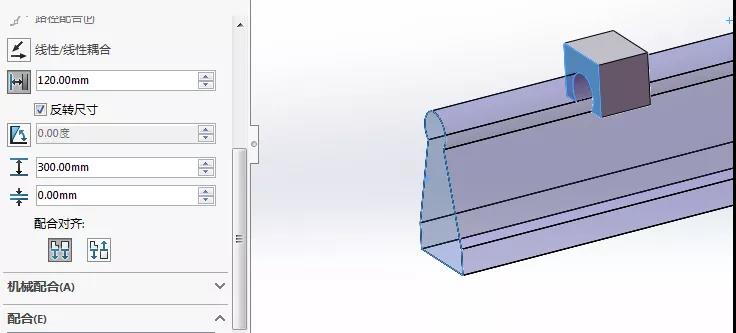

限制配合允許零部件在距離配合和角度配合的一定數值范圍內移動。需要指定初始位置的距離或角度以及最大和最小距離或角度，并且可以在設計表中指定限制配合值。

其他關于“使用線性耦合、限制配合添加運動裝配配合關系”的功能說明和注意事項，詳見如下視頻：
