原創|Solidworks資訊|編輯:李燕|2019-10-17 10:43:39.920|閱讀 4665 次
概述:您在用SolidWorks出裝配工程圖時是否遇到零件出不來?零件序號不對?零件序號重復等問題,下面讓小編給你講解一下遇到這種情況該怎么做。
# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>
相關鏈接:
SolidWorks怎么修改出裝配圖工程圖時的零件序號
步驟:

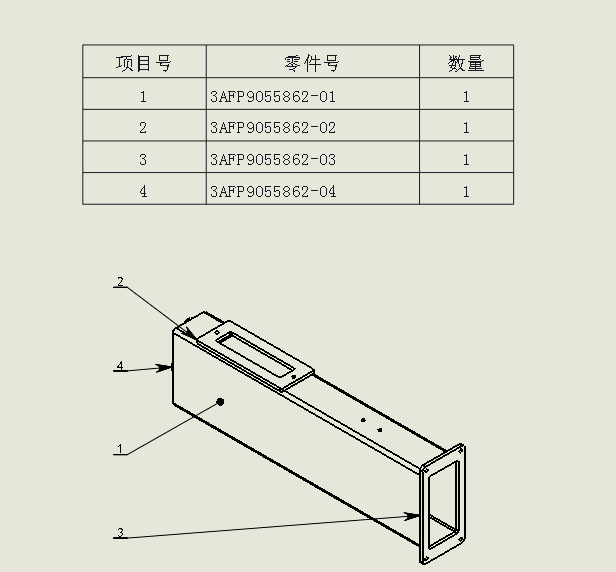

只需要先生成明細表,然后點擊自動生成零件序號,就會一一對應上每一個零件。

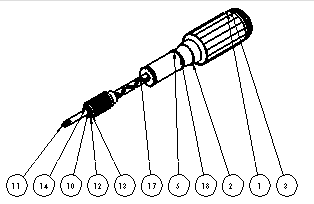

也許序號的排列很亂,只要拖動零件序號排列整齊就好。
您可以上下左右隨意拖動一組零件序號或單個零件序號。
拖動調整明細表中的上下位置,零件序號會自動對應變化。
注意:
所有調整只能拖動,而不能雙擊手動輸入序號,否則有可能不會對應隨之變化。
如果多個零件號序號相同,則是因為用的同樣的零件,刪除一個就行。
如果零件號顯示不出來,有可能是裝配體套了裝配體。
在以下情形下零件序號顯示星號 (*):
1.零部件設定到零部件屬性對話框的不包括在材料明細表中。
2.程圖視圖設定到工程圖視圖屬性對話框的將零件序號文本鏈接到指定的表格,且零部件不位于在材料明細表中所顯示的配置內。
