概述:在SolidWorks 2020中,我們可以分類組織3D注釋并且輕松地找到它
# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>
相關鏈接:
這些想法聽起來是否熟悉?
我如何快速識別所有基準特征,因為它們是模型定義中與城市路牌相似的重要參考?
在一種設置中,我想按公差類型(例如尺寸尺寸,表面光潔度和表面輪廓)進行檢查,因為它們需要不同的設備和方法。如何按類型組織3D注釋?
我的注釋轉到了哪個注釋視圖?如果不打開所有注釋視圖,將很難找到它。
從一個角度看,我想顯示和隱藏單個注釋,而不是顯示和隱藏帶有所有其他注釋的整個注釋視圖。我可以那樣做嗎?
最后,在SolidWorks 2020中,我們可以完成上述所有操作。如圖1所示,現在我們可以輕松按類型和注釋視圖對3D注釋進行排序。在這種情況下,只需單擊樹中的“基準”文件夾名稱,就會突出顯示所有基準特征,以顯示關鍵參考,以便直觀,快速,準確地解釋幾何尺寸和公差(GD&T)定義。

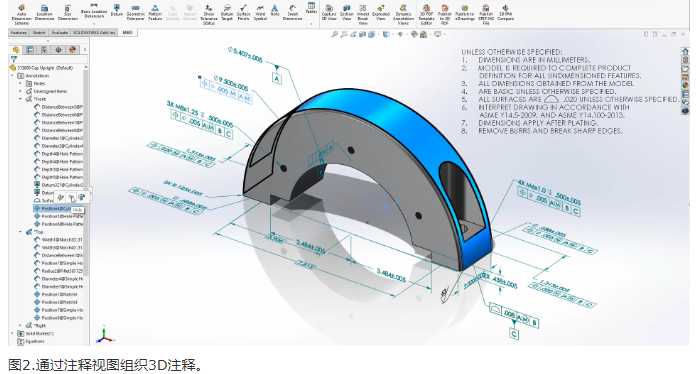

圖2顯示了按批注視圖Front,Top等排序的批注。現在,以防萬一您想知道哪個注釋位于何處,在樹中有一個清晰的列表。是的,當然,您也可以在“功能樹搜索”框中鍵入注釋名稱,然后快速找到一個注釋或共享同一關鍵字的注釋子集。這樣,注釋視圖將再也不會像隱藏的抽屜一樣。
此外,您可以右鍵單擊單個樹節點并選擇顯示或隱藏它。現在,當您捕獲3D視圖時,您可以更加精細地控制標注的可見性。您不必再顯示或隱藏整個注釋視圖,也不必僅為一個注釋創建注釋視圖。
