VARCHART XGantt具有非常強的靈活性和適應性。讓您能夠以甘特圖、柱狀圖的形式來編輯、打印以及圖形化來表示您的數據，幵能快速方便的將它們集成到您的應用程序當中，其強大的功能可媲美Microsoft的Project系列產品。VARCHART XGantt可以快速、簡單地集成到您的應用程序中，幫劣您識別性能瓶頸、避免延遲以及高效地利用資源，使您的復雜數據變得更加容易理解。本文描述了關于映射的內容，包括配置映射、映射管理、編輯映射等內容。

點擊下載VARCHART XGantt免費版

映射用于根據數據設置某些屬性，從而避免定義大量的過濾器。

通過使用映射，您可以根據其數據將背景顏色、圖案、圖案顏色和更多屬性分配給圖層。

映射由映射列表組成。每個映射都包含一個鍵和一個值。根據map類型的不同，該值可以是圖形文件名、圖案等。鍵是數據字段中的可能條目。在運行時，將鍵與地址數據字段的實際內容進行比較，如果它們匹配，則將應用地址圖形屬性的值。

如果有多于兩列，則為一個鍵分配多個值。

示例：在映射中，鍵“A”被分配給值“綠色”。如果應用了映射并且某個節點字段包含值“A”，則將綠色分配給該節點（例如，作為其圖層的背景色）。作為第二個值，可以指定圖例文本說“按時完成”。

因此，作為基本原理，將字段值與映射的鍵進行比較。如果它們匹配，則使用映射值。

通過使用過濾器而不是鍵，您可以指定更復雜的映射。基本上，首先解釋具體的鍵，只有在不應用具體鍵的情況下，才解釋過濾器。

示例：圖層的背景色

在以下示例中，通過使用映射根據節點數據分配背景色。

在“編輯圖層”對話框中，單擊“背景顏色”字段（）旁邊的按鈕。

您將進入對話框Configure Mapping。

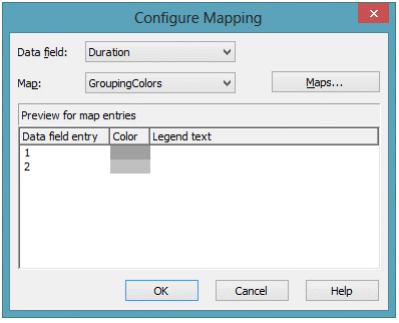

配置映射

通過“配置映射”對話框，您可以將節點的數據字段分配給地圖，以便可以將數據字段中的值與地圖的鍵進行比較。因此，所需的屬性（在我們的示例中為圖層的背景色）是與數據相關的。如果屬性不僅僅依賴于一個值，而是依賴于一系列值甚至更復雜的條件，則可以創建一個可以在“編輯映射”對話框中選擇的過濾器，而不是單個值。然后，該過濾器將顯示在數據字段條目列表中的“配置映射”對話框中。

要配置映射，請在對話框頂部選擇一個節點“數據”字段，其值應與映射的鍵值進行比較。在下面的字段中，選擇適當的地圖。（只有那些與在“編輯圖層”對話框中選擇的屬性匹配的映射才可用。因為在我們的示例中，您選擇了背景色，所以僅顯示“映射顏色”類型的映射）。選擇映射后，其內容在對話框的預覽中可見。如果沒有可供選擇的地圖，請按照以下章節的說明創建地圖。

映射管理

在可以通過單擊“映射”按鈕或單擊“對象”屬性頁面的“映射”按鈕來調用的“管理映射”對話框中，可以通過直接輸入相應的數據字段來修改映射的名稱和類型。通過單擊窗口頂部右側的相應按鈕，您還可以創建、復制、編輯或刪除映射。

您可以根據是將顏色、圖案、圖形文件、字體、長度還是數字分配給數據字段內容，在不同類型的映射之間進行選擇。

編輯映射

要編輯映射，請將其標記在表格中，然后點擊表格上方的按鈕。將打開“編輯映射”對話框。

在每個鍵（=data字段條目）中，表顯示其對應的值，在我們的示例中，取決于映射類型，這些值是分配的顏色和圖例文本。

通過頂部右側的按鈕，您可以創建、復制或刪除鍵（映射條目）或修改其在表格中的位置。

如果選中了該復選框，則考慮過濾器條目，不僅將數據字段條目列表中的單個值視為鍵，而且還可以從下拉列表中選擇過濾器。因此，您不僅可以將單個值指定為鍵，還可以指定更復雜的條件。

在映射中，您最多可以創建150個映射條目。如果您需要更多映射條目，請創建一個新映射，例如G。作為正在編輯的副本的副本。

例

下例顯示了一個圖層，其中具有映射項=“A”的活動以紅色顯示，映射項=“B”的活動以粉紅色顯示，等等。默認背景色為灰色。它用于沒有數據字段條目或映射中未定義數據字段條目的活動。

在運行時調整映射

您甚至可以在運行時使用VcMap方法來修改映射。這樣，您可以使用戶能夠通過自己的代碼生成的對話框來修改默認設置。
