創建輪廓圖

要創建輪廓圖：

1、從工具欄中選擇“  建模”>“輪廓”>“新輪廓 ”

2、命名圖表，然后按  Enter 確認。

繪制原型

要在輪廓圖中繪制原型：

1、在圖表工具欄中選擇“  構造型” 。

2、單擊該圖以創建構造型。

3、在“  選擇  原型的基本類型”窗口中，從模型類型樹中選擇原型的基本類型。基本類型是構造型將擴展的模型元素的類型。

注意：您可以選中“  顯示使用中的模型元素類型”  以僅列出項目中使用的模型元素的類型。文本框“  過濾器” 使您可以基于類型名稱過濾模型元素類型。（例如，輸入課程以僅列出課程）

4、單擊確定。命名構造型，然后按Enter確認創建。

定義原型的標記值

構造型可以具有屬性，可以將其稱為標簽定義。當將原型應用到模型元素時，屬性的值可以稱為標記值。

您可以為構造型定義標記的值。這樣，當您將具有定義的標記值的原型應用到模型元素時，可以填寫模型元素的值。

1、右鍵單擊構造型形狀，然后 從彈出菜單中選擇“  打開規范”。

2、在“  構造型規范”  窗口中，打開“  標記值定義”  選項卡。

3、點擊添加。選擇要定義的標記值的類型。標記值的類型限制了用戶可以為標記輸入的內容的類型。

4、雙擊名稱單元并輸入標簽名稱。重復步驟3和4，添加此構造型的所有標記值。

5、您可以通過編輯默認值  單元格為標簽分配默認值  。通常，在大多數情況下，如果標簽為true，則為標簽提供默認值。例如，標簽“室內溫度”可以具有“ 25”作為默認值。通過確認更改，您可以在圖表上看到構造型，并且在構造型名稱下方顯示帶標簽的值。

相關的刻板印象

刻板印象可以通過組成或概括相互關聯。相關的構造型不僅會影響配置文件中的建模，而且還會影響構造型將要應用的模型元素。

組成

組成關系顯示了刻板印象之間的“一部分”關系。復合構造型負責構成的構造型的存在和存儲。

要創建一個組合的構造型：

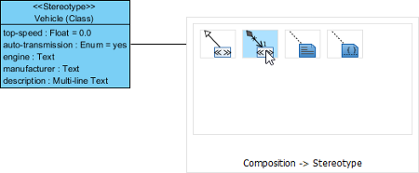

1、將鼠標指針移到原型上。按“  資源目錄”  按鈕并將其拖出。

2從資源目錄中選擇  組成->構造型。

3、命名構造型，然后按Enter。

由于合成對關系的“一部分”進行建模，因此當您將復合構造型應用于模型元素時，可以在模型元素中添加在合成構造型中定義的標記值。例如，構造型  Vehicle 由構造型Wheel組成  。如果將構造型  Vehicle 應用于類，則可以指定構造型Vehicle 和  Wheel定義的標記值的屬性  。

概括

概括關系顯示了刻板印象之間的“某種”關系。

要從常規構造型創建特定的構造型：

1、將mosue指針移到原型上。按“  資源目錄”按鈕并將其拖出。

2、從資源目錄中選擇Generalization-> Stereotype。

3、命名構造型，然后按Enter。

由于泛化為“某種”關系建模，因此，當您將特殊構造型應用于模型元素時，可以在模型元素中添加以常規構造型定義的標記值。例如，構造型  Vehicle 是Truck的廣義構造型  。如果將構造型  Truck 應用于類，則可以指定構造型Vehicle 和  Truck定義的標記值的屬性。

=====================================================
