Stereotype

Stereotype是三種類型的可擴展性的機制中的一個  統一建模語言（UML），則  其他  兩個是標簽和約束。構造型表示對現有建模概念的改進，并在UML概要文件中定義，UML概要文件是相關的構造型，標記和約束的集合，專門用于特定領域或平臺的UML使用，例如用于項目管理或用于數據建模。

如果發現需要不在UML中但與之類似的建模構造，則可以將其視為UML構造的原型。UML預定義了許多構造型，例如?destroy?（用于序列圖），還允許用戶定義構造型。因此，Stereotype在UML中提供了一種 擴展機制，可以概括如下：

• Stereotype是一個配置文件類，它定義如何將現有的元類擴展為配置文件的一部分。它允許使用平臺或領域特定的術語或符號來代替擴展元類所使用的術語或符號。

• Stereotype擴展了UML的詞匯表，允許創建從現有的派生但針對該問題的新型構建塊。例如，在對網絡建模期間，設計人員處理諸如路由器和集線器之類的概念。通過為它們創建構造型，UML被具有特殊屬性，語義和符號的新構建塊擴展。

• Stereotype不能單獨使用，但必須始終與它擴展的元類之一一起使用。刻板印象不能由其他刻板印象擴展。

• Stereotype使用與類相同的符號，在Stereotype名稱之前或上方顯示關鍵字“ stereotype”。

將原型應用于模型元素

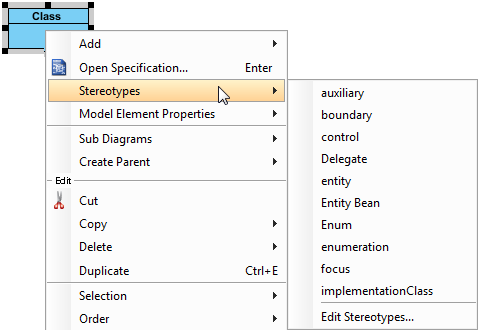

1、右鍵單擊模型元素，或要向其應用構造型的模型元素的視圖。 從彈出菜單中選擇“  Stereotype”。

根據您選擇的模型元素的類型，可能會在彈出的菜單中列出建議的構造型列表。它由最近使用的構造型和構造型列表頂部的構造型組成。如果看到要應用的構造型，請選擇它。否則，請 在菜單底部選擇  Stereotypes…以尋找其他樣式。

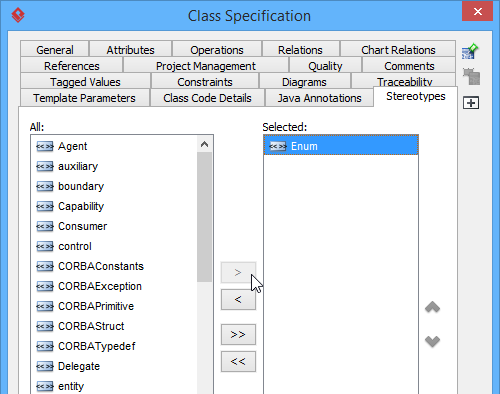

2、在 規范窗口的“Stereotype”選項卡中，選擇要應用的構造型，然后單擊  >  將其分配給“  選定”  列表。

3、單擊確定進行確認。然后，原型將顯示在模型元素名稱上方的一對guillemet中。如果應用了多個構造型，則應用的構造型的名稱將顯示為以逗號分隔的列表以及一對guillemet。

穩健性分析圖標

穩健性分析有助于找出兩者之間的關系actor，邊界，控件和實體對象。

要繪制帶有魯棒性分析符號的穩健性分析圖：

1、在圖中創建一個類。

2、根據要創建的健壯性分析符號的類型，將邊界，控件和實體構造型應用于類

注意：如果要讓類顯示為傳統的類形狀而不是魯棒性分析圖標，請右鍵單擊該類，然后 從彈出菜單中取消選擇“  演示選項”>“顯示為穩健性圖標 ”。

將形狀呈現為原型圖標

您可以為原型指定圖標（有關詳細信息，請參閱下一章）。當將原型應用到模型元素時，可以讓原型圖標顯示在模型元素名稱的上方（這是默認表示形式），也可以使模型元素顯示為圖標。要將形狀呈現為構造型圖標，請右鍵單擊該形狀，然后 從彈出菜單中選擇“ 演示選項”> “構造型圖標 ”。

顯示或隱藏構造型

默認情況下，已應用的構造型顯示在形狀中。但是，由您決定是顯示還是隱藏它們。此外，您可以選擇不顯示構造型，而僅顯示其標記值。

要更新原型的可見性，請右鍵單擊形狀存在的圖的背景。 從彈出菜單中選擇/取消選擇“  演示選項”>“顯示原型 ”。

=====================================================
