SOLIDWORKS技術：在SOLIDWORKS中輕松創建零件的相反版本

原創|Solidworks資訊|編輯：李燕|2019-12-23 10:24:22.100|閱讀 715 次

概述：工程師經常需要零件的相反版本。常用的方法是裝配級別的“鏡像”功能。在此，您可以在定義此功能期間創建相反版本。

相關鏈接：

工程師經常需要零件的相反版本。常用的方法是裝配級別的“鏡像”功能。在此，您可以在定義此功能期間創建相反版本。這很好用，但是有時您想要預先創建相反版本（意為雙關語），或者無需創建程序集。在本文中，我想向您展示直接從零件級別創建零件的相反版本的方法。

使用鏡像零件

借助“ 鏡像零件”，您可以創建與現有零件相反的零件。默認情況下，鏡像版本是從原始版本派生的。這意味著這兩個部分將始終匹配。

要?jiǎng)?chuàng)建鏡像零件：

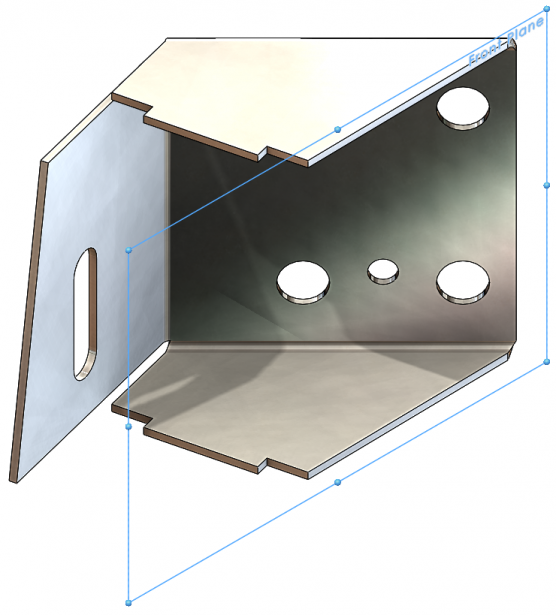

1.在打開的零件文檔中，單擊要在其上鏡像零件的模型面或平面。

此步驟至關重要，因?yàn)榉駝t鏡面零件功能將不可用。

2.單擊插入 > 鏡像零件。

出現一個新零件窗口，然后插入零件 PropertyManager。

3.在“轉移”下，從源零件中選擇要包含在相反版本中的項目的任意組合。在這種情況下，對于步驟1的鈑金零件，我使用以下選項：

實體：顯然是必要的，因?yàn)榉駝t我們將沒有實體幾何。
異型孔向?qū)?shù)據：在創建工程圖時很有用，因此您可以正確地定尺寸孔。
鈑金信息：傳輸鈑金和展平圖樣信息。這非常有用，因?yàn)槟梢灾苯诱蛊较喾窗姹尽?/p>
物料：轉移定義的物料

4.（可選）如果要獨立編輯鏡像零件的特征而不影響原始零件，請?jiān)?strong>“ 鏈接”下選擇“ 斷開到原始零件的鏈接”。
5.（可選）如果要保留原始零件的所有外觀，請?jiān)?strong>“ 視覺屬性”下，從“原始零件”中選擇“ 傳播”。

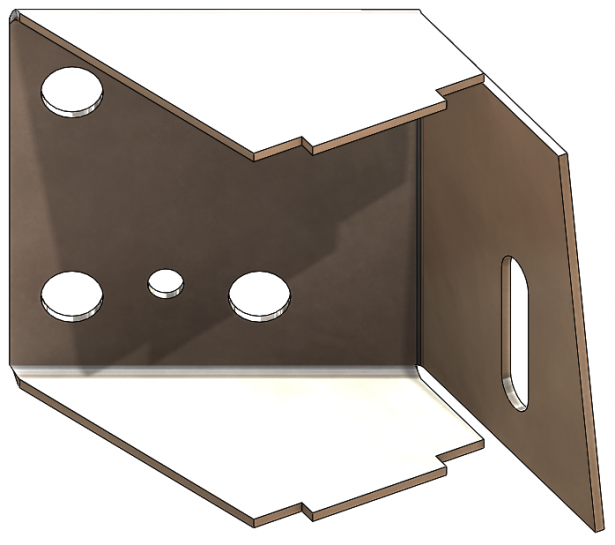

6.單擊確定。出現鏡像的部分。

結論

如我們所見，創建零件文件的相反版本確實很容易。而且，您甚至可以預先創建這些文件，而不是使用組裝鏡像功能。對于鈑金零件，最好在鏡像零件中包含鈑金信息，因此您無需重新創建展平圖樣。
