概述:我們在用 SolidWorks 做流體分析的時候,也經常出現模型不封閉,沒法繼續分析的情況。所以今天會給大家介紹下,模型在分析前的準備工作。
# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>
相關鏈接:
最近奔馳因為漏油了,火了。但是我們在流體分析的時候,也經常出現模型不封閉,沒法繼續分析的情況。所以今天想給大家介紹下,模型在分析前的準備。
Flow Simulation 把流體分析劃分為兩個獨立的類型:內流 和 外流。
內流分析:
流體在固體內部流動,要確保模型封閉。除自然對流的問題,必須有入口和出口條件,才是有效流體區域。通常情況下,需要添加封蓋完成密封,可以通過模型檢查來完成判斷。
外流分析:
流體在固體外部流動。有種特殊情況,既有外流和內流的情況,我們將視其為外流分析。模型通常不用特殊處理。

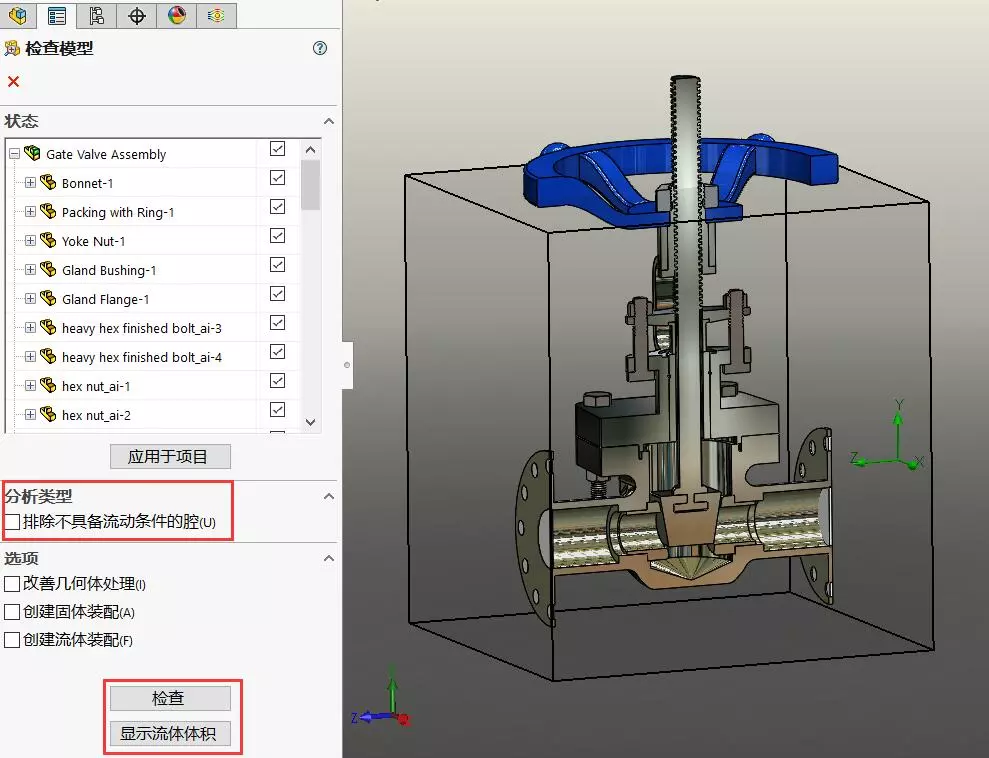

模型檢查的使用,可以幫助完成模型封閉。

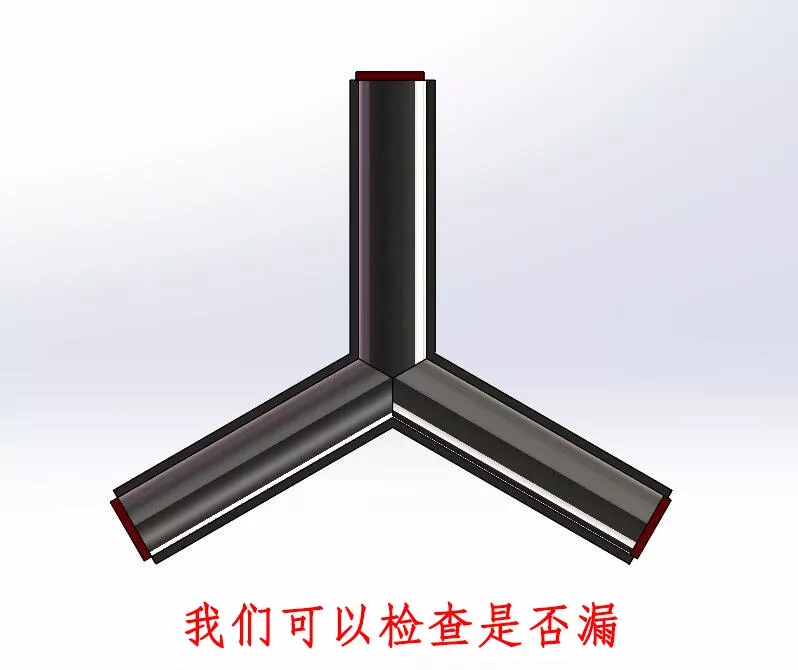

檢查失敗,可以使用泄露跟蹤協助檢查錯誤。
常見的錯誤封蓋(封蓋可以使用封蓋命令,也可以使用拉伸特征或實體裝配)無效接觸和有縫隙。
流體分析前的模型封閉性檢查真的非常重要,會直接影響模型的分析結果,那么如何避免這些分析錯誤呢?

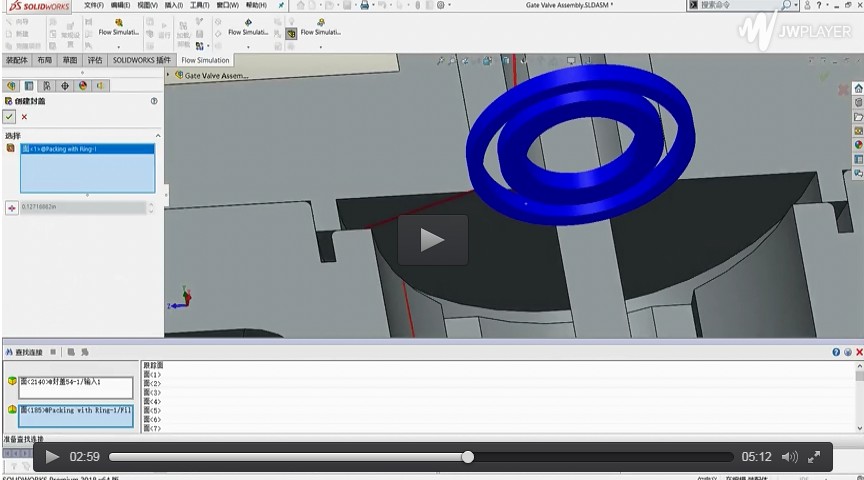

點擊下方視頻文件立即查看詳細操作過程。
