流體參數化研究是設計優化的重要手段,如可以通過改變一組選定的變量參數(例如,模型尺寸、邊界條件參數、初始網格設置等)來分析所選流體項目。
我們提供了很多種方式的參數化研究,今天給大家舉例說明一下在 SolidWorks 中目標優化的運用。

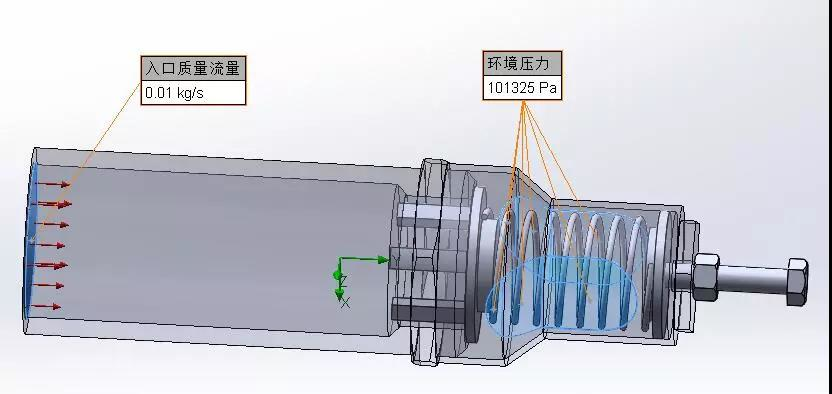

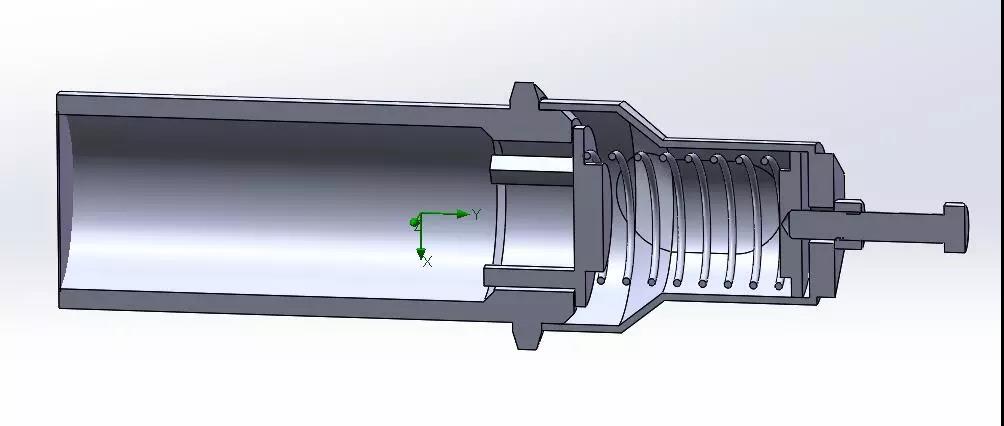

工況描述:流體對封蓋有Y方向上的力和彈簧力平衡。
那么在平衡狀態下,封蓋停留的位置該如何確定?

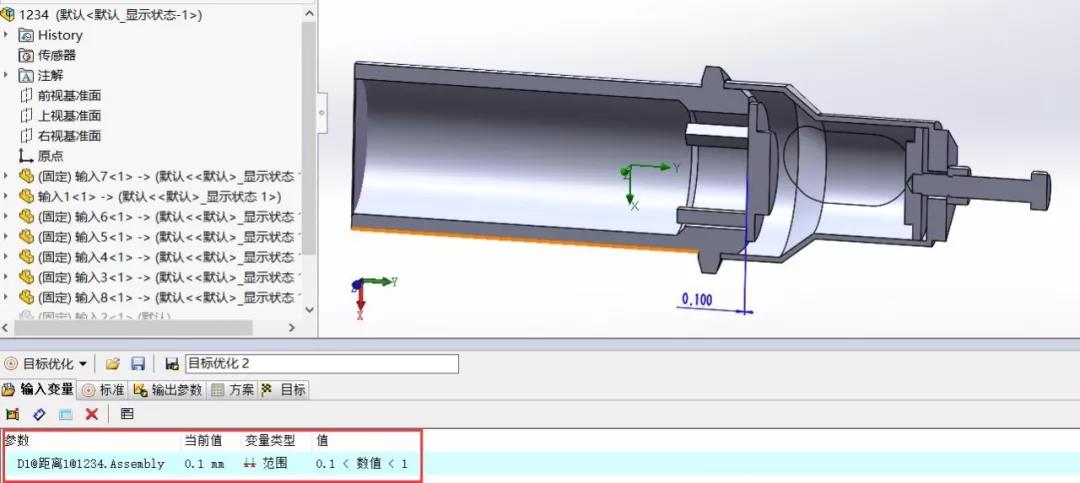

需要設置目標參數為Y方向的力,然后把封蓋和限位面之間的距離A為輸入變量。變化范圍為0.1~1mm。

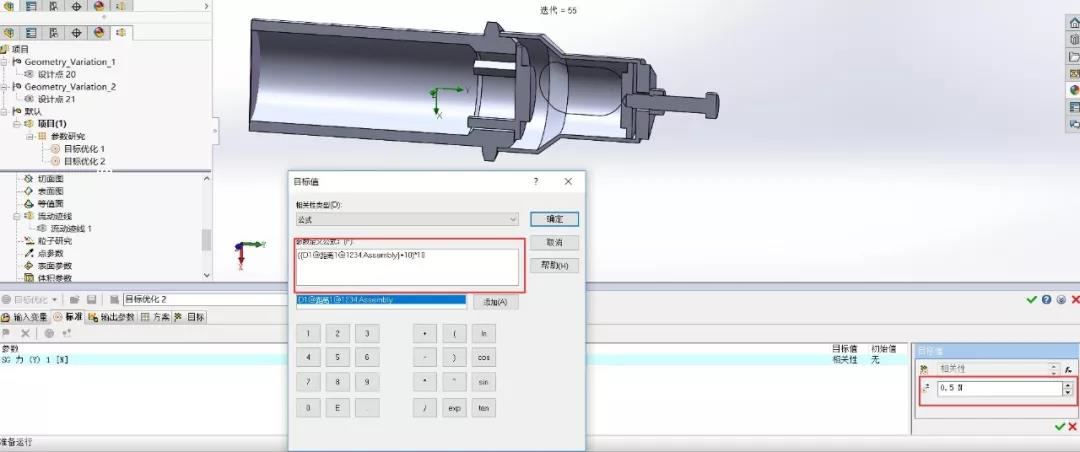

我們需要把流體對封蓋有Y方向上的力和輸入的距離參數A關聯起來。為封蓋的位置決定了彈簧力的大小。也決定了流體力的大小。當兩者相等,就是我們要確定的位置。由于是數值計算,我們需要給一個誤差范圍0.5N之內。

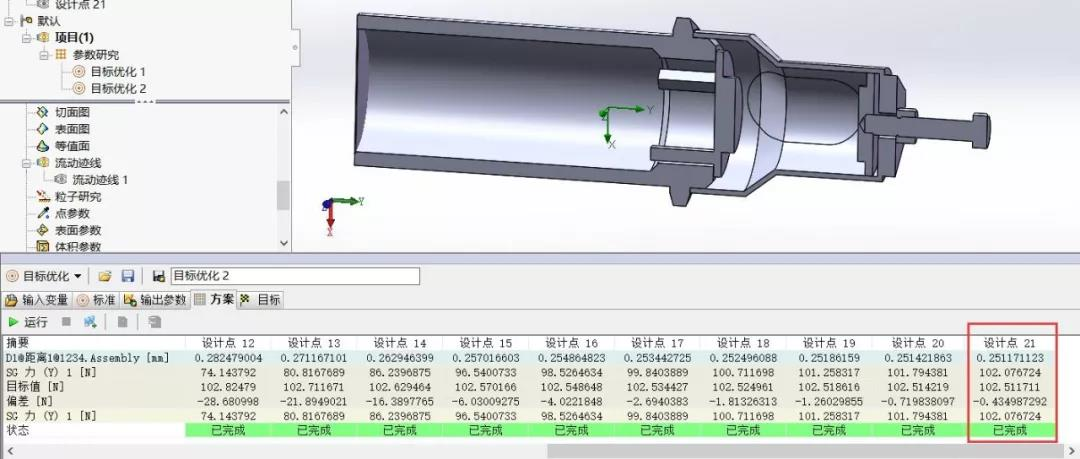

軟件自動規劃設計點,直到在誤差范圍之內停止。

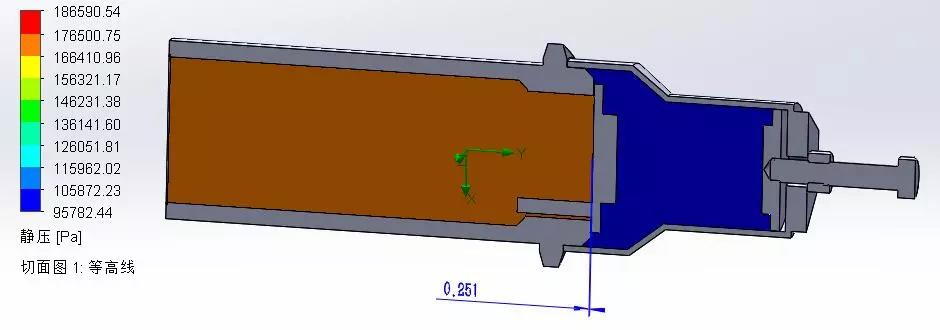

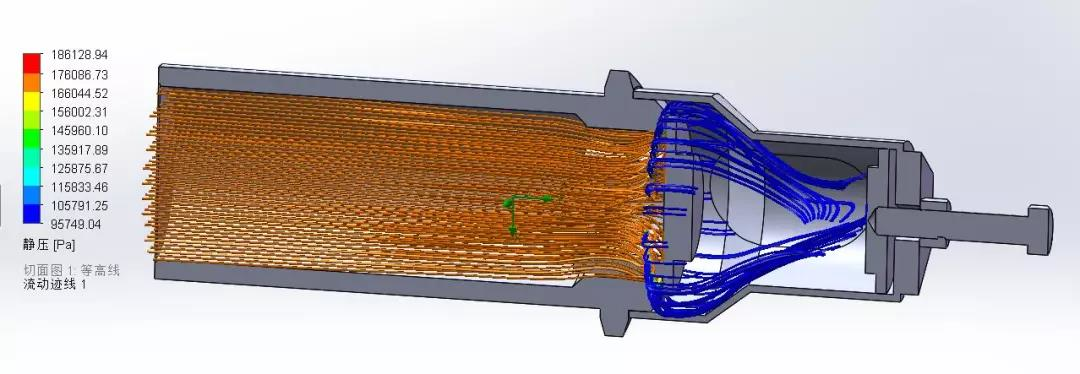

我們計算出在距離0.25117的位置,兩個力平衡,處于穩定狀態。我們用參數化的方式,替代了動網格的計算。

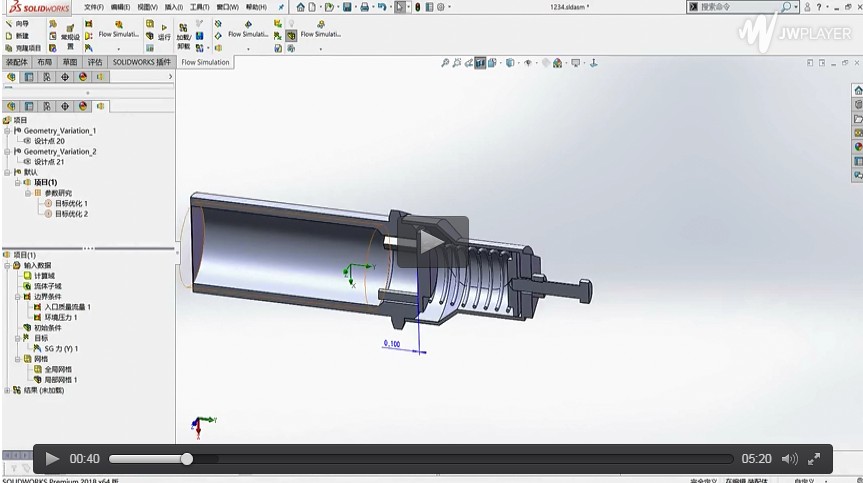

流體參數化的詳細設置及分析流程講解,請點擊下方的視頻教程進行查看。
