ABViewer從零開始系列操作教學——編輯器

ABViewer提供編輯CAD文件和創建新文件。選擇、繪制和編輯實體的工具位于選項卡編輯器上。在本章中，我們將詳細討論創建和編輯繪圖的工具。

創建一個新文件

• 快速訪問面板：
• 色帶：文件->創建新文件
• 菜單：文件->創建新文件
• 熱鍵：Ctrl + N

新命令用于創建一個新文件。默認情況下，新文件被命名為new。并具有標準的基本設置，可以在文件創建后在Properties面板中更改這些設置。可以根據模板創建繪圖，新文件將繼承哪些參數和對象。文件模板允許存儲必須在創建的繪圖中使用的自定義設置，例如文本樣式、圖層、對象和其他參數。

文件模板的使用情況在公共類別中的“設置”對話框中設置。要打開模板使用，請打開“設置”窗口中的“使用模板”選項。DXT文件模板擴展,必須存儲在以下文件夾：C:\Users\USER_NAME\Documents\ABViewer 14\Templates

文件模板

文件模板存儲自定義設置，如文本樣式、維度樣式和層。它們還可以包含任何實體。基于模板創建的文件將具有所選模板的設置和對象。模板文件有擴展名*.dxt，以及必須儲存在C:\Documents and Settings\...\My Documents\ABViewer\Templates...

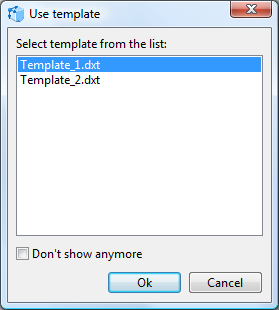

模板選項是在選項卡Common下的對話框選項中設置的。如果總是顯示模板菜單選項是打開的，每次創建新文件時，您將看到Use template對話框，其中包含可供使用的已創建模板列表，并允許在創建文件的階段選擇所需的模板。默認情況下，模板的使用是關閉的。

ABViewer安裝后,沒有模板文件夾C:\Users\USER_NAME\Documents\ABViewer\Templates...它們可以由用戶創建。請記住擴展名為DXT的文件模板必須存儲在文件夾模板中。

元素選擇

▲快速選擇

快速選擇按鈕允許根據選擇的篩選條件選擇多個實體。

• 快速訪問面板：
• 色帶：編輯器->選擇->快速選擇
• 菜單：繪制->快速選擇

快速選擇按鈕激活一個對話框，該對話框允許為選擇定義過濾條件。窗口關閉后，符合篩選條件的對象將包含到選擇項中。反之，除了滿足過濾條件的元素外，所有的元素都被選中。還可以通過使用Quick select命令向當前選中的元素添加接收到的元素來創建復雜的選擇。

▲使用鼠標

要選擇一個實體，請用鼠標左鍵單擊它。要選擇幾個實體：

1. 按住Shift鍵并單擊鼠標左鍵選擇所需的實體。
2. 打開快速實體輸入模式并選擇實體。
3. 使用選擇矩形選擇實體。

要選擇忽略所有過濾屬性的實體，請選擇select all按鈕或按Ctrl+A。

示例：使用選擇矩形

在鼠標左鍵的幫助下指定矩形對角線的第一點，按住鼠標左鍵按下移動鼠標光標。將出現一個紫色或綠色的選擇矩形。根據光標移動的方向選擇鼠標按鈕松開后的運動元素，可以通過以下兩種方式實現:

• 從右到左創建一個選擇矩形。長方形的顏色是紫色。只有完全位于選擇矩形中的元素被選中。

• 從右到左創建一個選擇矩形。長方形的顏色是綠色。選擇矩形所交叉的所有元素都被選中。

-- 持續更新中 --
