概述:這一次我們打算使用 SolidWorks 來對平板橋和拱橋進行力學結構對比分析。
# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>
相關鏈接:
一般我們在路過河邊的時候總是看一下,架在河上的橋是哪種類型的,平板橋?拱橋?通常情況下,我們還會不時回想下石拱橋的優良力學性能。

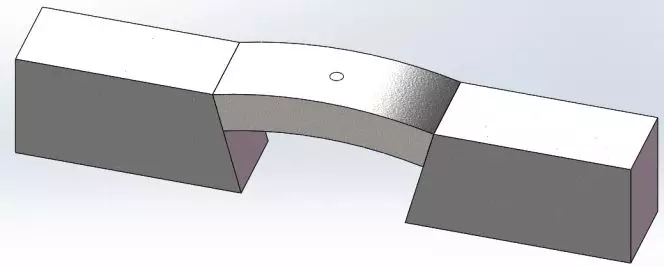

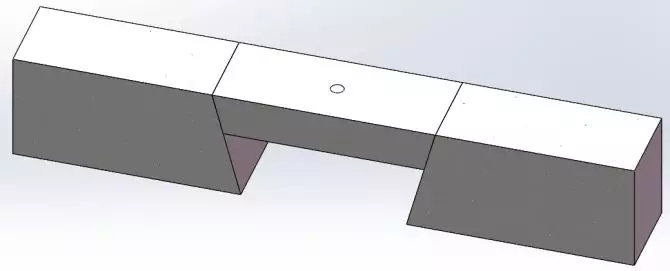

這一次我們打算使用 SolidWorks 來對平板橋和拱橋進行力學結構對比分析。
兩座橋采用了相同的邊界條件、相同的體積、相同的材質、相同的約束方式、相同的受力、相同的網格劃分,我們將通過這兩種方式對比獲得橋體只在結構區別帶來的變形。
(注意:本示例主要進行的是兩座橋的對比并非是對橋身精準的計算)

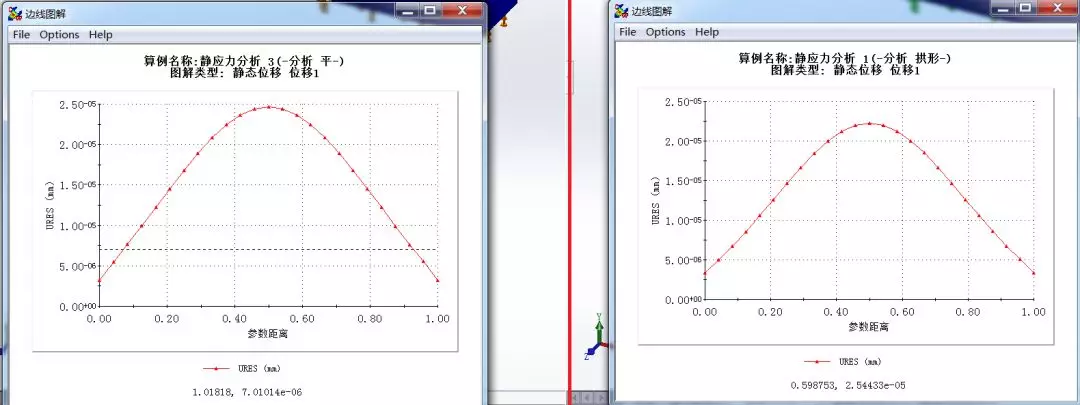

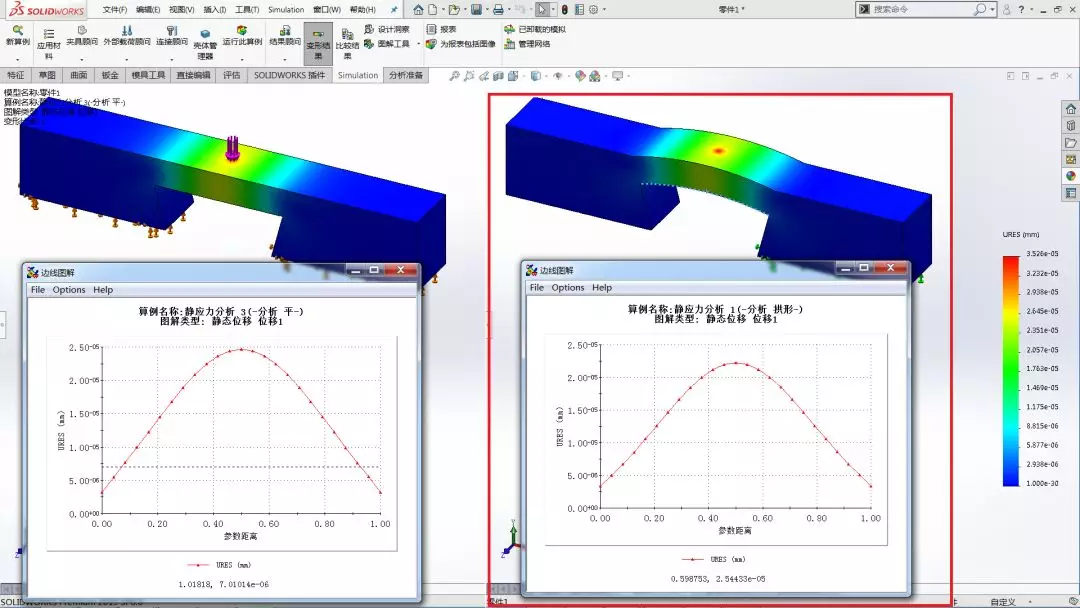

通過分析計算后,對橋體下部分邊線進行變形的探測以獲得以上兩個圖表(左平板、右拱形)。
從圖標中可以清楚的分析出:平板橋最大變形約2.5e-5mm,拱橋最大變形約2.25e-5mm,在位移上拱橋只有平板橋的90%。

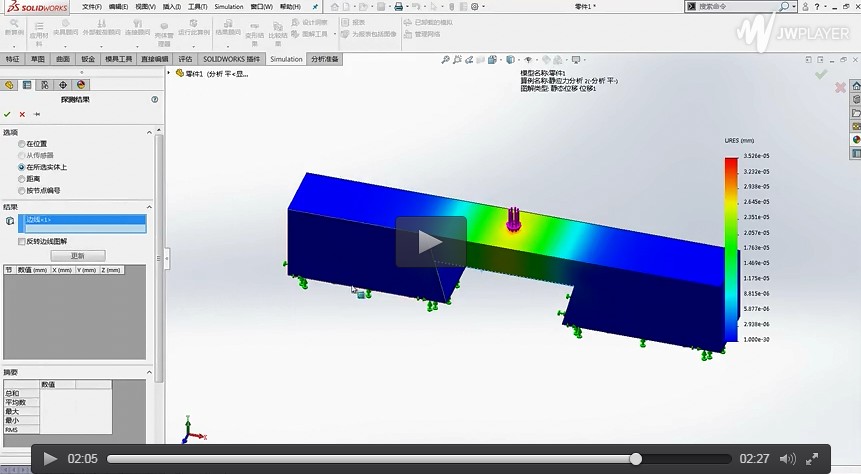

所以對比來說明顯拱橋是有優勢的,而詳細操作過程請查看以下操作視頻。
