概述:在使用SolidWorks軟件的過程中,靈活使用掃描之后,可以繪制很多復雜的零件,比如本次分享的用一個掃描命令畫出果盤。
# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>
相關鏈接:
作為工程師的大家在使用 SolidWorks 時經常會用到“掃描”命令,一般常用掃描繪制復雜的特征,但是想用好掃描還是需要些技巧的。
沿某一路徑移動一個輪廓(剖面)來生成基體、凸臺、切除或曲面。
1. 路徑控制輪廓的軌跡和方向。
2. 引導線控制輪廓的大小。
1. 對于基體或凸臺掃描特征輪廓必須是閉環的;對于曲面掃描特征則輪廓可以是閉環的也可以是開環的。
2. 路徑可以為開環或閉環。
3. 路徑可以是一張草圖、一條曲線或一組模型邊線中包含的一組草圖曲線。
4. 路徑必須與輪廓的平面交叉。
5. 不論是截面、路徑或所形成的實體,都不能出現自相交叉的情況。
6. 引導線必須與輪廓或輪廓草圖中的點重合。
7. 僅對于切除掃描,你可通過沿路徑移動工具實體來生成實體掃描。路徑必須與其本身相切并在工具實體輪廓之上或之內的點開始。

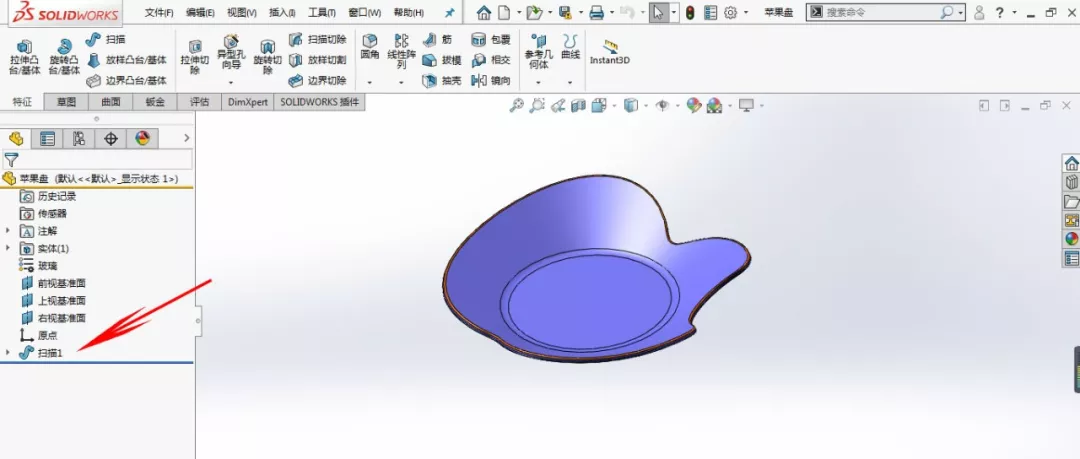

如果靈活使用掃描之后,你就可以繪制很多復雜的零件。比如此次分享的使用一個掃描命令就可以畫出果盤。
詳細說明和注意事項,詳見如下操作視頻:

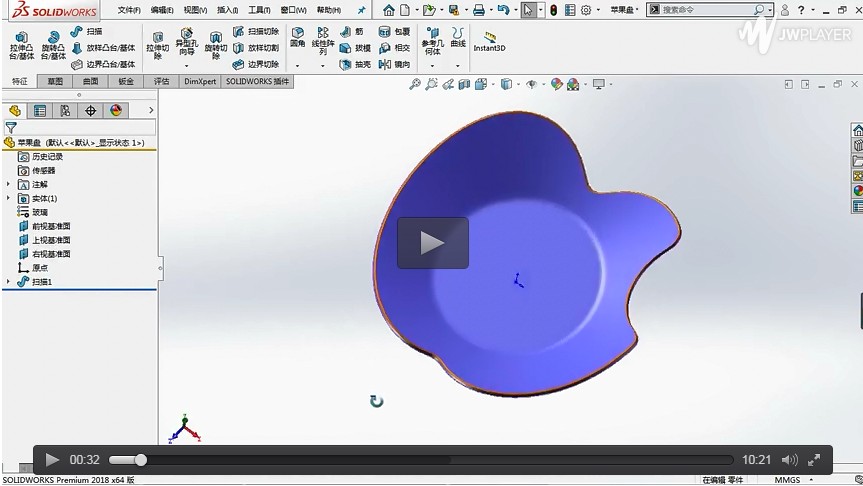

操作視頻上部分

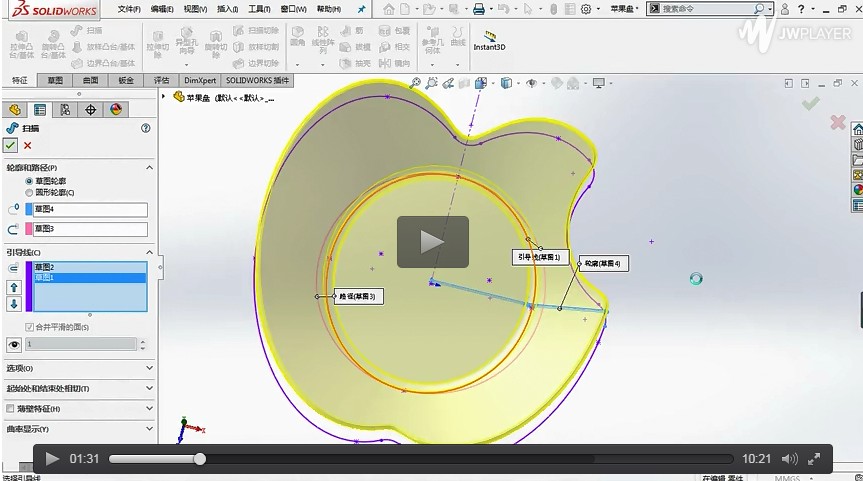

操作視頻下部分
