當所屬對象實例化時，初始值可以定義屬性的默認值，可以為初始值提供一個文本值，或者從其他class中選擇一個公共屬性。在本教程中，您可以學習如何定義class屬性的默認值，然后與其他class共享相同的默認值。

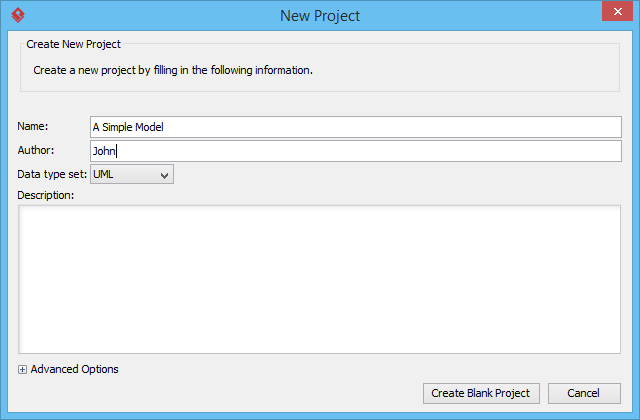

1. 從應用程序工具欄中選擇Project> New，創建一個新項目。在New Project窗口中，輸入A Simple Model作為項目名稱，然后單擊Create Blank Project。




2. 通過從應用程序工具欄中選擇Diagram> New來創建對象圖。選擇Class Diagram，單擊Next。






3. 單擊OK以確認。

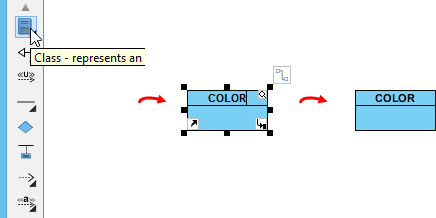

4. 通過預先從圖表工具欄中選擇class并在圖上單擊它來創建一個分類。將其命名為COLOR，在某些編程語言中，常量類以大寫形式命名。

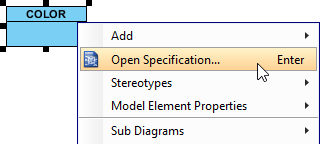

5. 盡管COLOR是常量類，但也可以將其設置為靜態類。右鍵單擊該類，從彈出菜單中選擇Open Specification ....

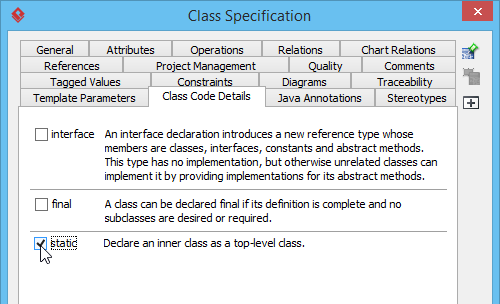

6. Class Specification窗口中，打開Class Code Details選項卡并檢查final和static，單擊OK按鈕。






7. COLOR包含不同顏色的幾個屬性，可以為紅色創建一個屬性。右鍵單擊COLOR，從彈出菜單中選擇Add > Attribute。






8. 輸入+ red：int = 1并按Enter確認。輸入+表示將其設置為公共，其他類可以訪問。這里紅色是屬性的名稱，而1是默認值。






9. 分別輸入green：int = 2和blue：int = 3。顯示結果：






10. 由于這三種顏色是靜態的，最好將其范圍設置為分類器。選擇所有三個屬性，右鍵單擊它們，從彈出菜單中選擇 Model Element Properties > Scope > Classifier。






11. 通過圖表工具欄創建另一個類，并將其命名為Shape。






12. 添加一個屬性，然后將其命名為color：int，按Enter鍵，按Esc鍵確認。






13. 將形狀的默認顏色自定義為綠色。必須事先將顏色屬性的初始顏色設置為COLOR.green。右鍵單擊屬性顏色，從彈出菜單中選擇 Open Specification...

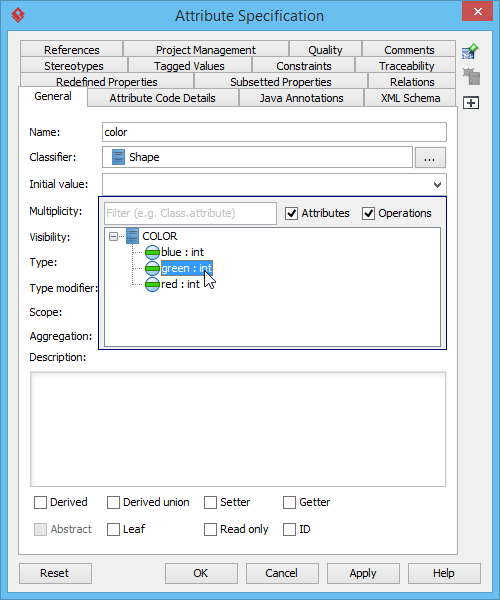

14. 在Attribute Specification窗口中，打開 General 選項卡 按Initial value字段中的倒置箭頭選擇green : int ，單擊OK關閉規范窗口。請注意：只有公共屬性可用作初始顏色。


Shape類的結果如下所示：
