如何在SolidWorks Visualize中創建爆炸視圖動畫
動畫爆炸視圖是展示您的設計的絕佳方式。它不僅可以讓您的客戶驚嘆,同時還能讓他們了解產品的內容。使用SolidWorks Visualize Professional專業版,動畫爆炸視圖現在比以往操作更加容易。

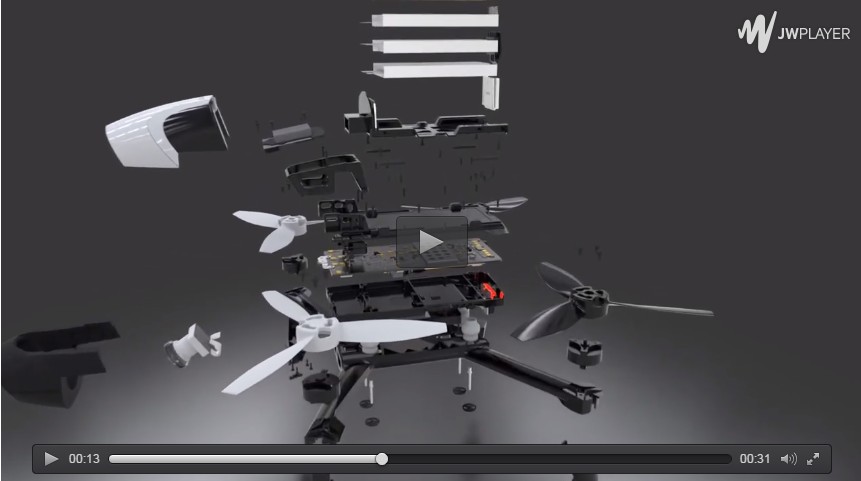

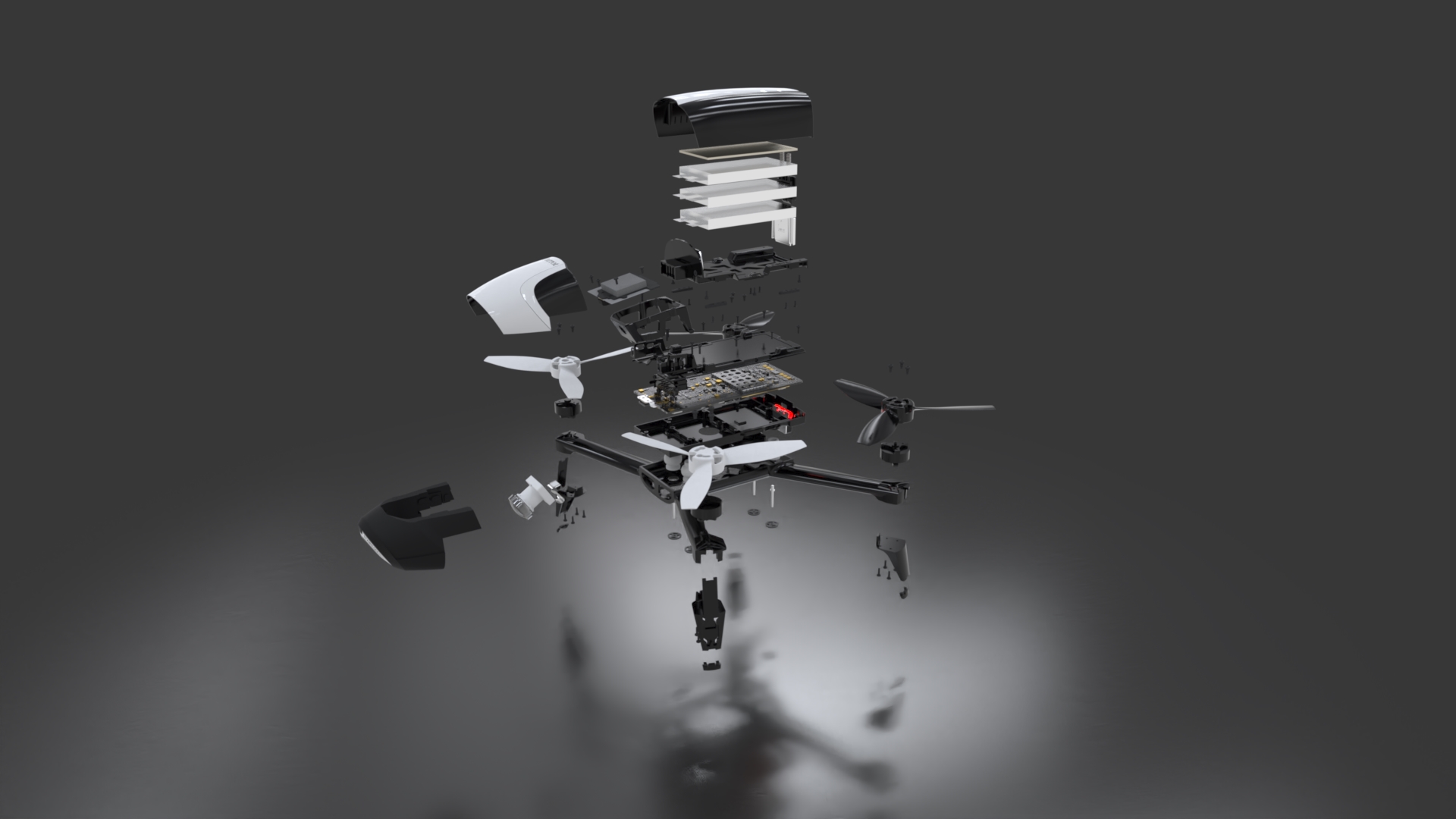

繼續往下看我們是如何制作Parrot Bebop 2無人機的詳細分解視圖的。

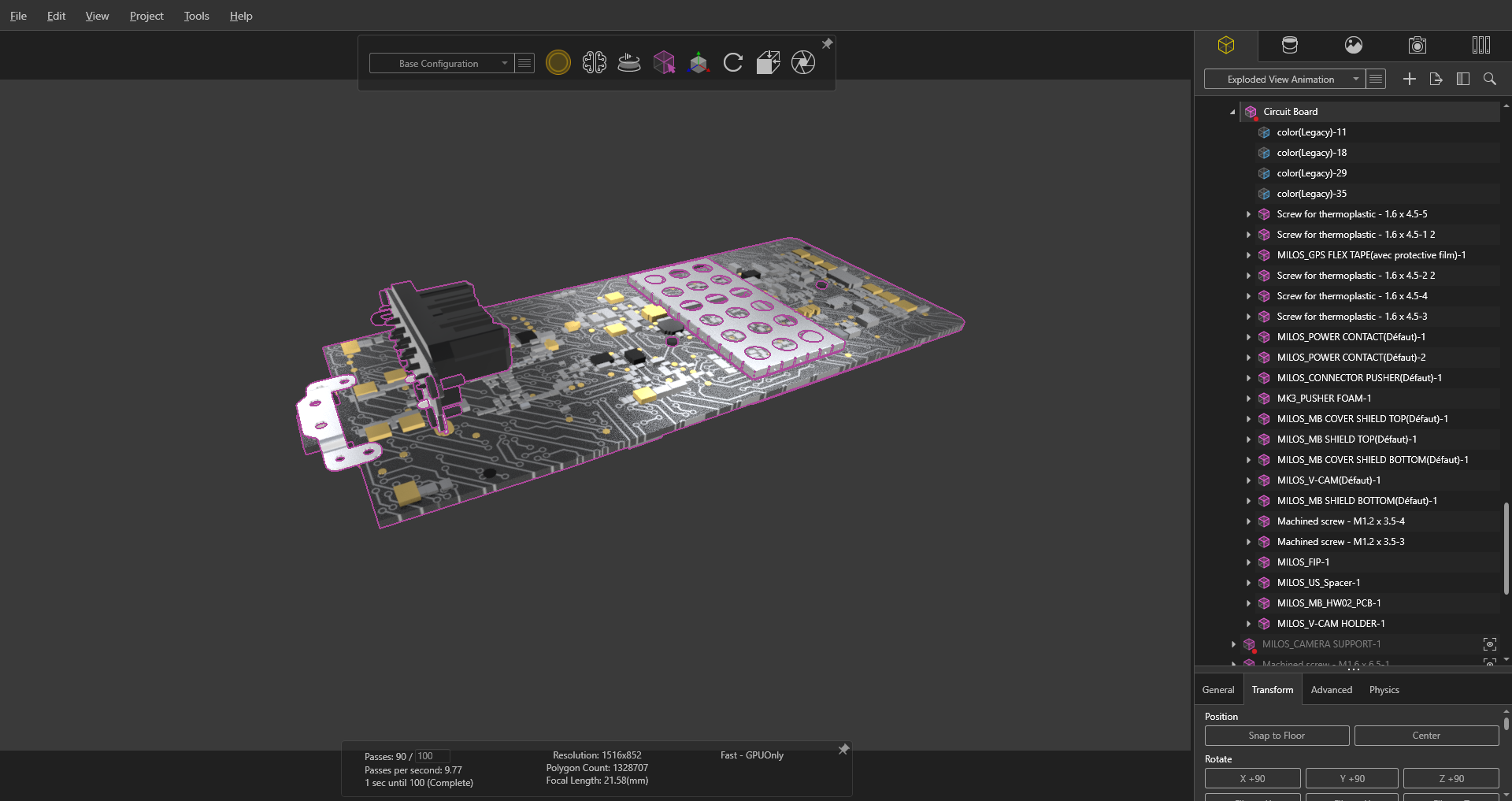

在打開動畫時間軸之前,您應該根據想要設置動畫的內容來組織場景樹。這個電路板由許多我們希望保持在一起的小零部件組成。我們沒有為每個部分單獨創建動畫,而是將它們分組并為整個組創建一個動畫。這有助于保持我的動畫時間線干凈,以便以后更容易更改動畫。要將多個零件組合在一起,請?jiān)凇皥?chǎng)景樹”中選擇零件/組,然后在右側的調色板中選擇“添加到新組”。

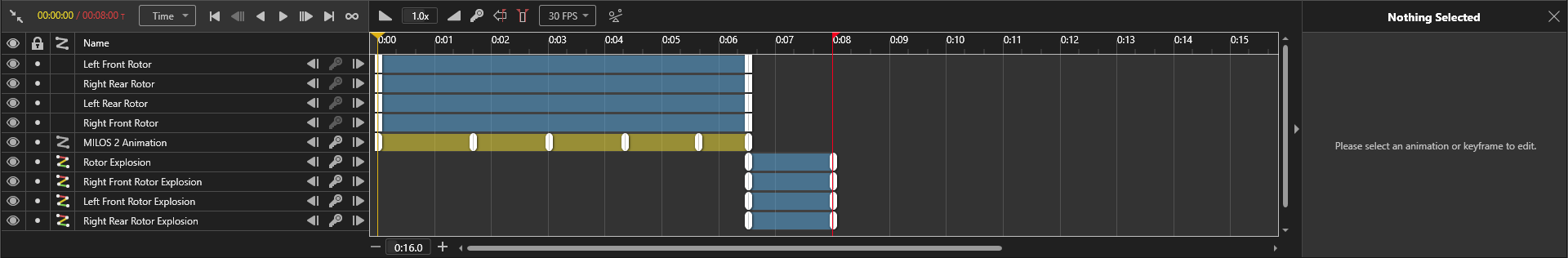

旋轉動畫對于無人機螺旋槳等部件來說非常方便。但是,如果您想要一個具有旋轉和另一個移動的零件,則需要在同一零件上創建單獨的動畫。這是通過創建其他組來完成的。在我們的動畫中,每個螺旋槳都受到三個獨立動畫的影響:將無人機飛入場景的模型動畫,單個部件上的旋轉動畫,然后應用于包含組的關鍵幀動畫(針對爆炸部分)只有螺旋槳。

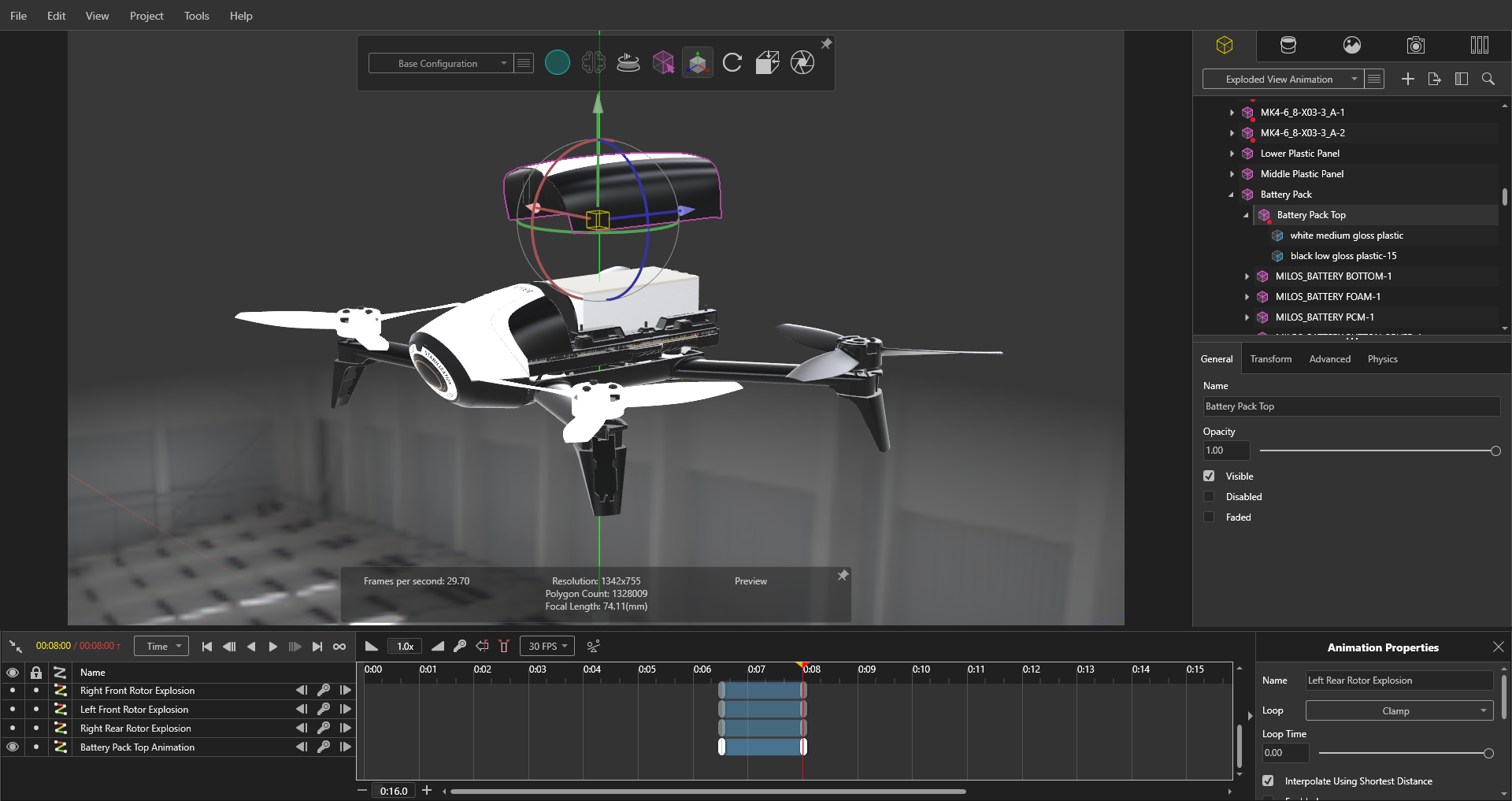

當然,分解視圖動畫中最重要的部分是爆炸產品。如果您已經按照想要的方式對部件進行分組,則此步驟將非常簡單。首先,選擇要設置動畫的組。然后,按“K”添加關鍵幀。將動畫時間軸指針移動到希望動畫結束的時間,最后將組移動到所需的位置。此外,您應該打開“自動關鍵幀”。否則,您需要再次按“K”添加最終關鍵幀。

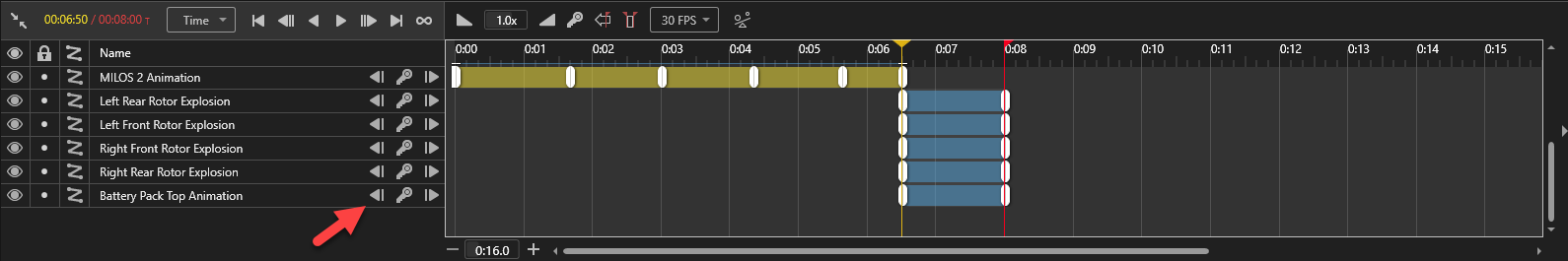

在此過程中,如果要更改已動畫部分的位置,只需使用關鍵幀圖標兩側的箭頭將指針移動到要編輯的關鍵幀并正常移動該組。這將自動更新關鍵幀,使您可以快速輕松地編輯動畫。

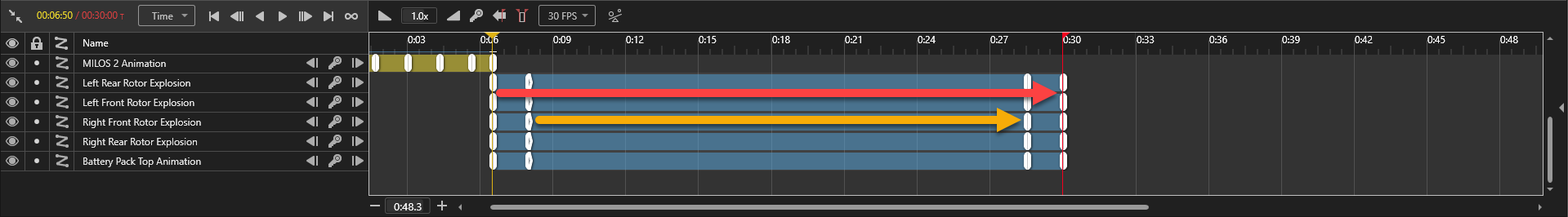

當我們達到這一點時,我們認為動畫還完成; 我們需要將模型重新組合在一起。為此,我們簡單地復制了已經用于爆炸的兩個關鍵幀,切換了它們的位置,并將它們拖到動畫的末尾。需要確保在關鍵幀爆炸時將關鍵幀設置為“保持”,以便在攝像機飛行過程中部件不會移動。
如果您在SolidWorks Visualize中創建了爆炸視圖,請留言告訴我們吧。
