概述:考慮裝配關系,保證每個零件定位正確,是前期設計時最擔心和關鍵的地方之一。這樣的問題其實在 SolidWorks 中有一個非常好的處理方法。
# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>
相關鏈接:
考慮裝配關系,保證每個零件定位正確,是前期設計時最擔心和關鍵的地方之一。
特別是安裝孔的位置如果在前期沒有定位精準將導致不可估量的損失,這樣的問題其實在 SolidWorks 中有一個非常好的處理方法。

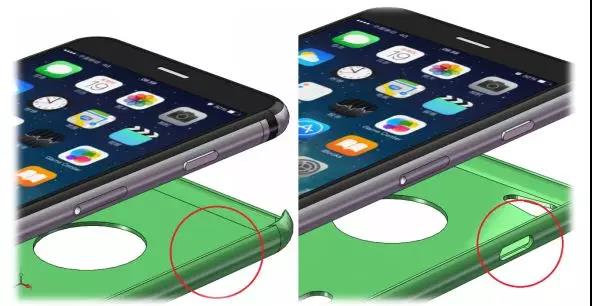

如下圖所示,手機和手機殼配套。
如果希望帶上手機殼后不影響正常的使用則必須將殼上快關鍵的位置進行正確的開孔。
采用 SolidWorks 裝配體中的編輯零部件功能就可以輕松的實現這一需要。
首先需要打開對應模型的裝配體,并在設計樹上選擇需要編輯的零部件,右鍵選中零部件編輯命令。
然后系統進入到普通的零件編輯狀態,可以在該模式下參考裝配體中其它部件的線條來對當前的模型進行修改。
如本例,通過參考iphone手機的電源開關輪廓實現對手機殼模型的修改。

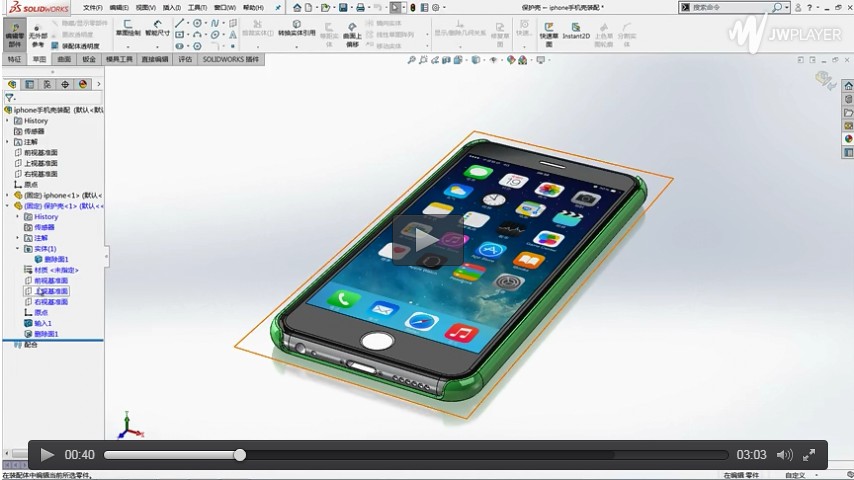

關于裝配體零部件間精準開孔小妙招詳細操作過程請觀看以下視頻。
