概述:大家都知道雨滴的形狀是流線型,在下落的過程中可以使阻力保持最小。但是具體長什么樣子呢?本次我們將通過使用SolidWorks告訴你答案!
# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>
相關鏈接:
大家都知道雨滴的形狀是流線型,在下落的過程中可以使阻力保持最小。
但是在查閱各種資料后卻發現很少有對雨滴外形進行較深入的描述,抱著為雨滴找到真實外形的想法開始本次的探索之旅。
首先,利用 SolidWorks 對猜想雨滴的外形進行了建模。如下圖所示:
其次,采用 SolidWorks Flow Simulation 進行設置,分析每個形狀下的模型阻力情況。其中阻力最小的模型便認定為和真實的雨滴外形最接近。

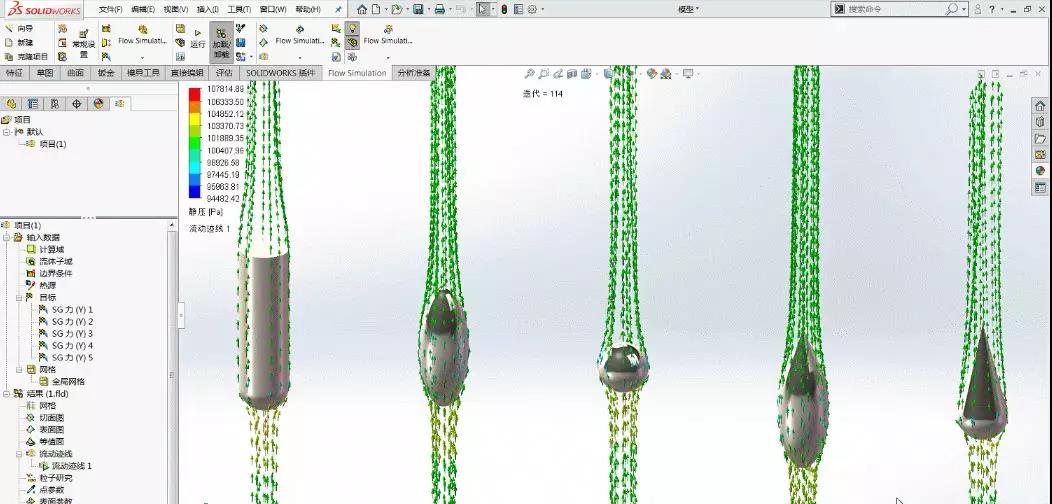

從定性的結果看(上圖),左向右數第2、4、5個模型流動跡線較平順,擁有較好的流體效果。

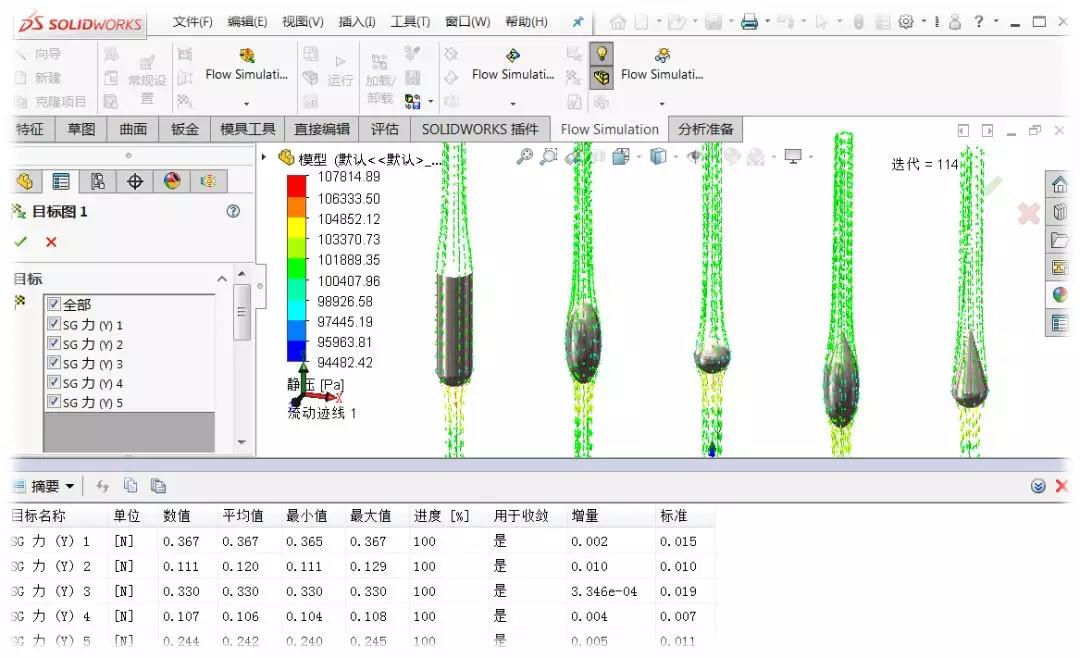

通過目標圖(上圖),可以查看定量的結果。
左向右數第2個模型在Y軸方向阻力為0.111N,第4個模型在Y軸方向阻力為0.107。
由此可見,第4個模型的外形應該更接近于真實的水滴形狀。

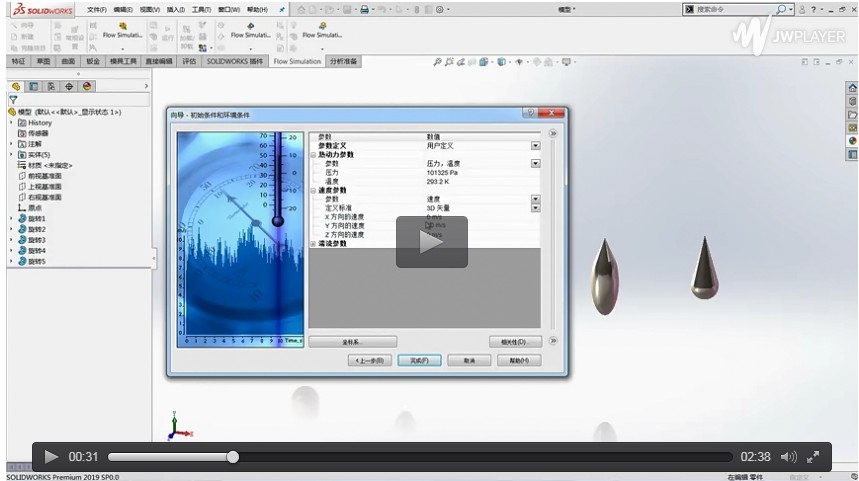

靈感往往來源于生活,如果你有什么好的想法也可以使用軟件工具來驗證,本期詳細操作過程請觀看以下視頻。
