概述:Visual Paradigm是包含設計共享、線框圖和數據庫設計新特性的企業項目設計工具。本教程將向您展示如何使用雷達圖進行競爭分析。
# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>
相關鏈接:
Visual Paradigm是包含設計共享、線框圖和數據庫設計新特性的企業項目設計工具。Visual Paradigm公司在其核心產品Visual Paradigm for UML更新到v11.1的時候,把三個原始的系列產品(Agilian、Visual Paradigm for UML和Logizian)融合在一起,將最初為不同建模功能服務的多個獨立產品整合成的一個產品,其名字被命名為Visual Paradigm——與公司的名字相同?,F(xiàn)在你只需要這樣單獨的一款模型軟件 Visual Paradigm就可以完成用UML設計軟件,用BPMN去執行業務流程分析,用ERD企業設計數據庫的任務。
蜘蛛圖(也稱為蜘蛛圖或雷達圖)是一種可視化多變量數據的方法,多變量數據用于在從同一點開始的軸上表示的多個公共變量上繪制一組或多組值。
如何制作雷達圖?
以下步驟概述了創建雷達圖的主要步驟:
將軸分配給變量
這些軸中的每一個圍繞中心點徑向布置并且相等地間隔開。
來自單個觀察的數據沿每個軸繪制并連接以形成多邊形。
通過顯示多個多邊形,可以將其他觀察結果放在單個圖表中。
疊加它們并為每個觀察值調整每個多邊形的不透明度
檢查每個觀察結果的變量之間的差異或差距。
創建雷達圖表

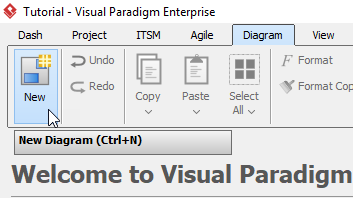

單擊工具欄中的Diagram> New。

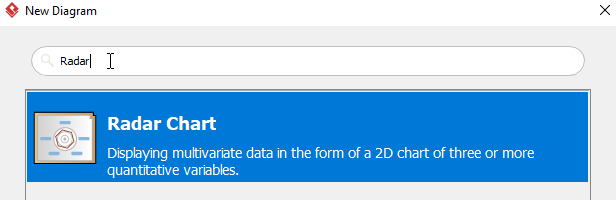

在New Diagram窗口中,選擇Radar Chart,然后單擊Next。 您可以使用搜索欄過濾圖表。
為該圖命名,然后單擊“OK”。 我們將在本教程中為電池競爭分析命名。

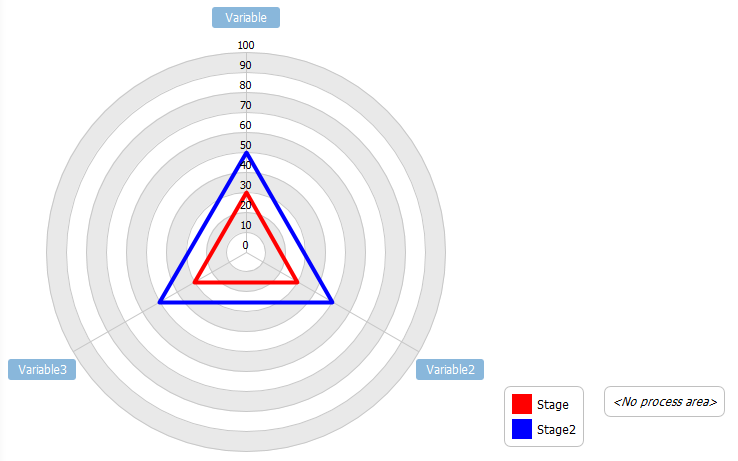

如下圖所示:
多邊形的顏色是隨機的。 如果要更改顏色,可以右鍵單擊多邊形的邊緣或相應的舞臺,單擊“選擇顏色”,然后選擇所需的顏色。
雙擊變量Variable然后將變量重命名為Durability。
您可以使用步驟6重命名每個變量,階段和過程域。
要添加新變量,請右鍵單擊圖上的任何空白區域,然后選擇“添加變量”。
要添加新段落,請右鍵單擊任何空白區域,然后單擊“添加段落”,或右鍵單擊段落,然后單擊“在上方插入段落/在下方插入段落”。

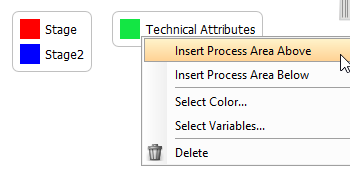

要添加新的過程域,請右鍵單擊模式表(如果沒有過程域,則單擊
在“選擇過程域變量”窗口中。 選擇屬于進程區域的變量,然后單擊“OK”。 可以使用Ctrl +單擊或Shift +單擊選擇多個變量。 然后,您可以雙擊過程域以重命名該區域。
您可以通過單擊拖動點將數據點移動到所需位置。

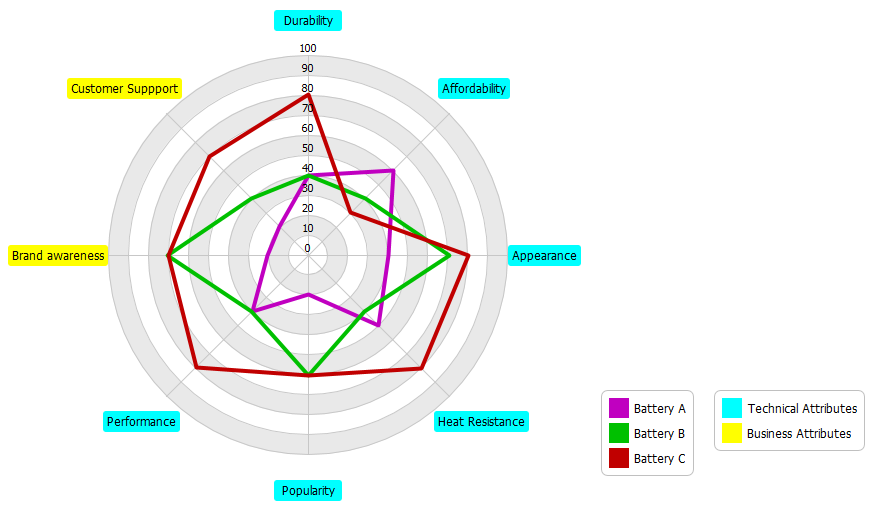

完成圖表后,您將看到類似的圖表:
