部署圖介紹

部署圖描述了系統與系統交互或集成所需的現有系統，例如：

• 誰將連接到系統或與系統交互，他們將如何做到這一點？

• 系統使用什么中間件，包括操作系統和通信方法和協議？

• 用戶直接與之交互的硬件和軟件（PC，網絡計算機，瀏覽器等）？

如何開發部署圖？

以下步驟概述了創建UML部署圖時要采取的主要步驟。

1. 確定圖表的目的

2. 將節點添加到圖表中

3. 添加通信關聯到圖表

4. 如果需要，可以向圖中添加其他元素，例如組件或活動對象

5. 如果需要，添加組件和對象之間的依賴關系

開發部署圖

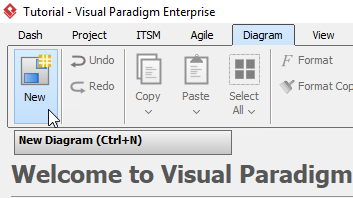

1. 單擊工具欄中的Diagram> New。

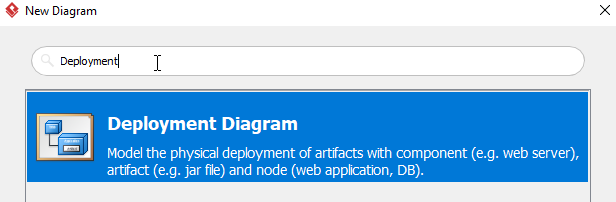

2. 在New Diagram窗口中，選擇Deployment Diagram，然后單擊Next。 搜索欄可以幫助您搜索圖表。



3. 為該圖命名，然后單擊“確定”。 在本教程中，我們將命名圖表Deployment Diagram Tutorial。

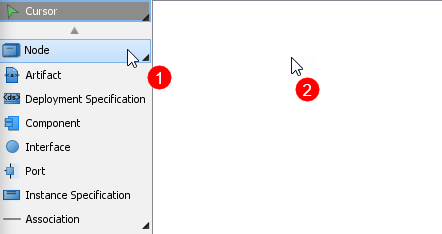

4. 要?jiǎng)?chuàng)建第一個節點，請從左側菜單中選擇“節點”，然后單擊圖上的任何空白區域。 雙擊名稱重命名節點。

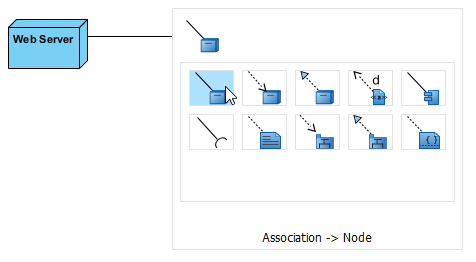

5. 要?jiǎng)?chuàng)建與其他節點關聯的節點，請單擊節點（本例中為Web Server），然后單擊拖動資源圖標資源目錄。



   釋放光標時，將出現一個彈出菜單。 從菜單中選擇Association  - > Node，將創建一個新節點。



6. 重復步驟5以生成更多節點。

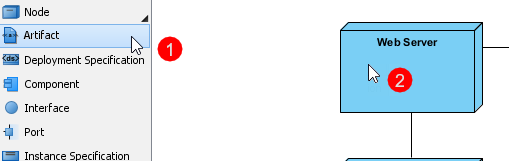

7. 要為節點創建工件，請單擊左側菜單中的工件，然后單擊所需節點。 雙擊名稱重命名工件。



8. 重復步驟7以獲得更多工件。

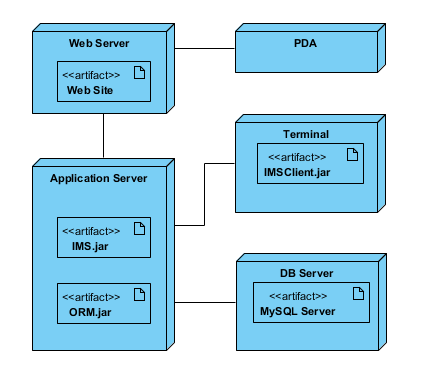

9. 你應該有一個類似于這樣的圖表：
