概述:旋風分離器是一種常見的化工設備,旋風分離器是利用氣固混合物在作高速旋轉時所產生的離心力,將粉塵從氣流中分離出來的干式氣固分離設備。在本文中,我們將一起來探討一下在SolidWorks中,如何使用旋風分離器做粒子研究。
# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>
相關鏈接:
旋風分離器是一種常見的化工設備,旋風分離器是利用氣固混合物在作高速旋轉時所產生的離心力,將粉塵從氣流中分離出來的干式氣固分離設備。
我們可以用 SolidWorks 流體模擬研究,氣流從入口進入后的流動狀態,流速、靜壓分布等。
由于旋風分離器真實流體是有少量的固體顆粒,我們可以在單項流體的基礎上注入固體粒子,可以直觀的看到固體粒子在流場中的運動軌跡。直觀的了解其原理,并為設計優化提供參考依據。
1. 旁邊方孔進入(環境大氣壓1Mpa),由于負壓空氣從中間的圓管流出(99375Pa)。固體顆粒在離心力和重力的作用下沿分離器壁下落到下部的收集器。
2. 粒子顆粒大小4e-5m,質量流量0.0083Kg/s。顆粒的密度,我們打算選取兩種做對比分析。
流場跡線可以看出來,流體是在旋風分離器的高速旋轉,然后從中間的圓管流出。

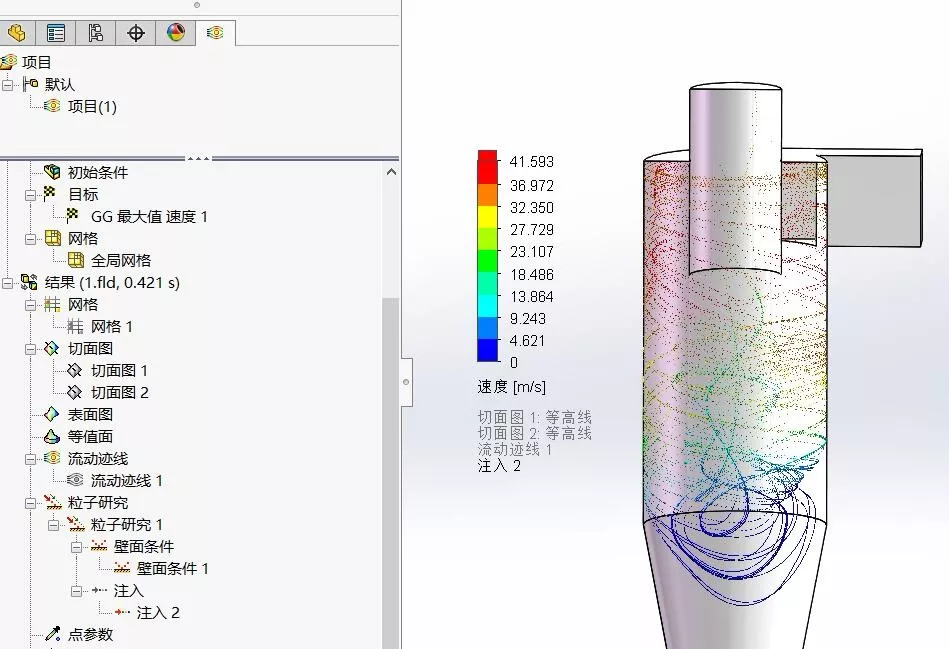

當我們注入的固定顆粒為鐵的時候,可以觀察左圖。粒子的軌跡全部落到了分離器的下部。并沒有從中間圓管流出。

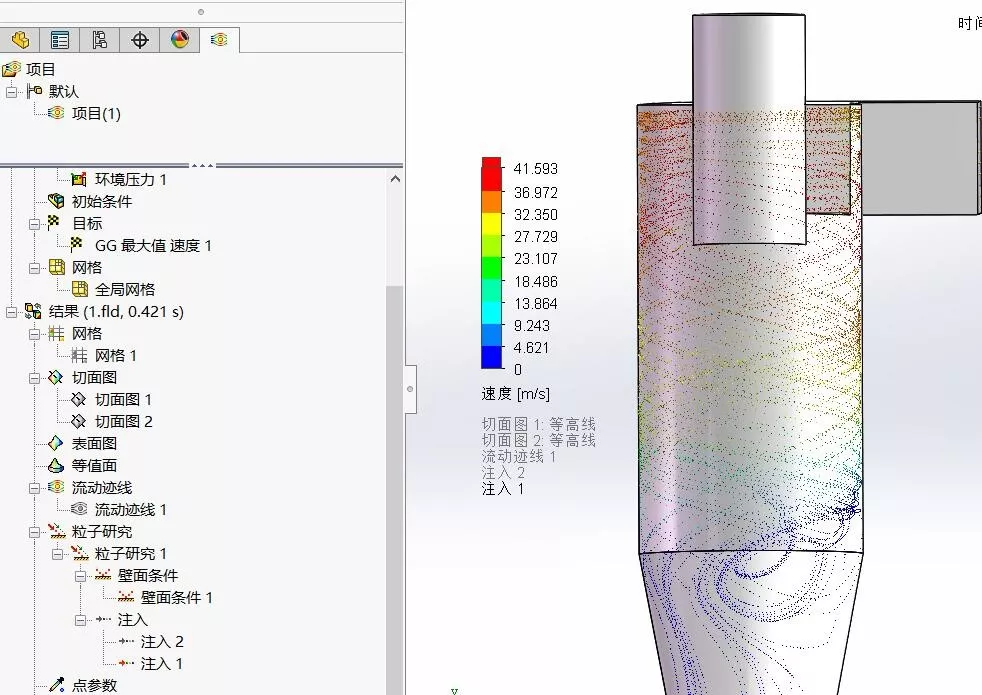

當我們注入的固定顆粒選密度較低的刨花板,可以觀察右圖。粒子會在中部打旋。并有部分從中間圓管流出。說明分離效果不佳。

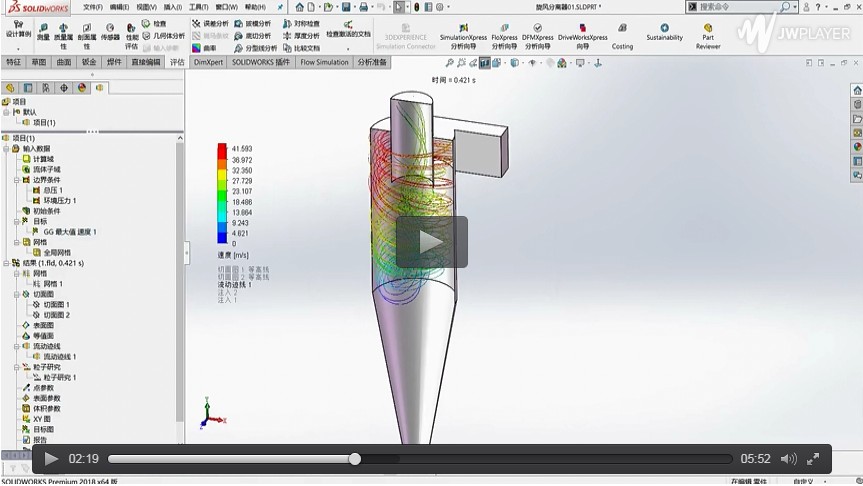

關于 SolidWorks 旋風分離器粒子研究的詳細操作過程,請點擊下方操作視頻進行查看。
