早在古代就有用渴烏隔山取水的故事,又被稱過山龍。

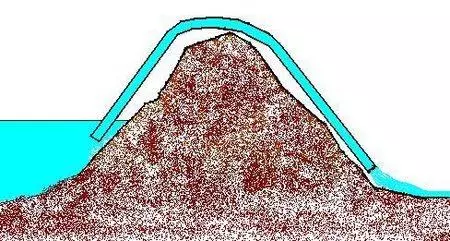

渴烏的結構其實很簡單,就是一段曲管,古時用竹或銅制成,利用虹吸效應,當存在一定高度落差時,將水跨過一個高度引到另一邊。
那么今天我們將利用 SolidWorks 流體分析來帶你探索隔山取水的奧妙。
接下來,將使用流體分析軟件模擬一下虹吸現象。
建立兩個有落差的水池,中間有一根彎管,其中彎管和上水池有水。虹吸現象是自動發生的,需要使用自由液面。
分析要點如下:
1. 模型的建立,需要建立初始狀態的水。設置水時要注意選擇禁用固體組件。
2. 網格控制:可以選擇局部的網格控制。把初始水的區域進行細化,其他地方的網格可選用默認值。

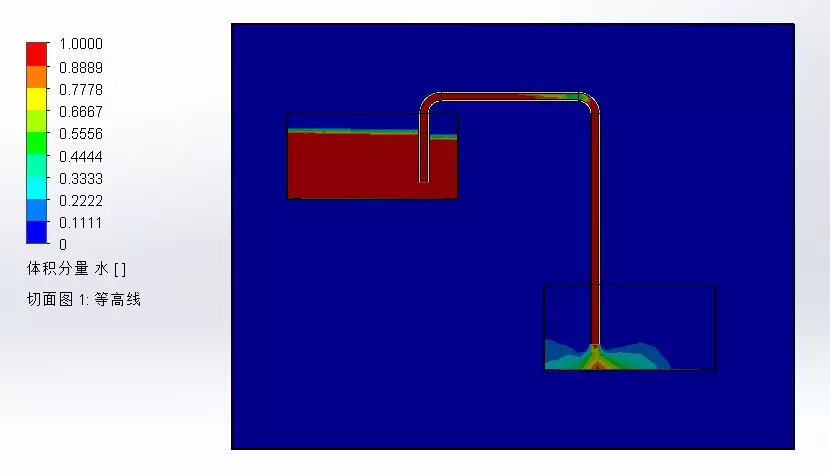

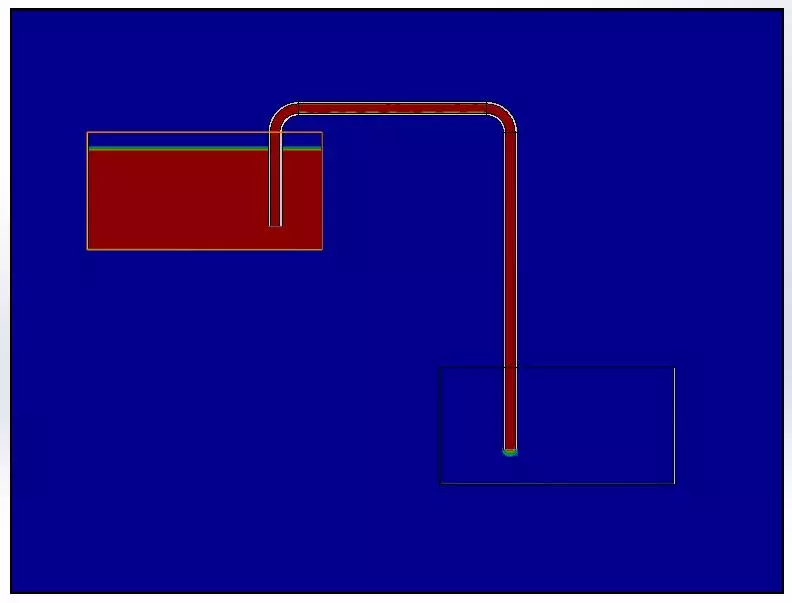

3. 可以通過切面圖顯示水的體積分量,查看流動狀態。也可以使用瞬態瀏覽器,完成計算時間內整體流動狀態的動畫。

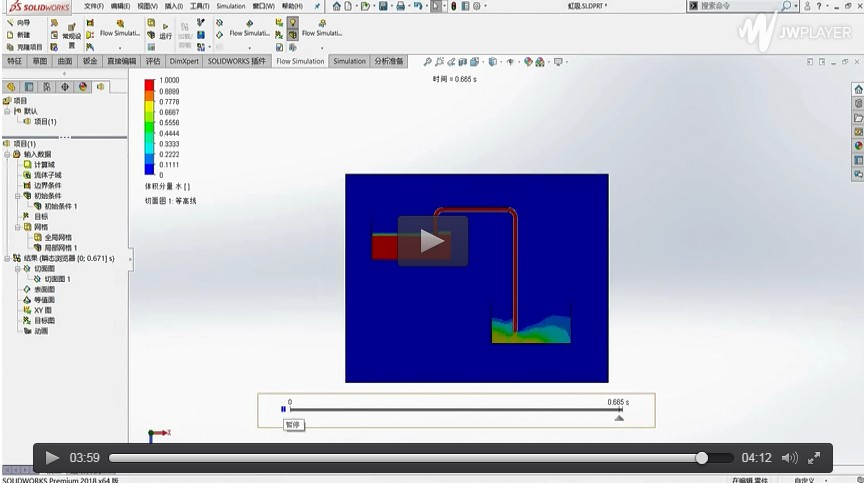

詳細操作過程,請點擊下方的操作視頻進行查看。
