概述:SolidWorks Simulation中接觸設定描述最初接觸或在裝載過程中接觸的零件邊界之間的交互作用。
# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>
相關鏈接:
SolidWorks Simulation 中接觸設定描述最初接觸或在裝載過程中接觸的零件邊界之間的交互作用。
可以在裝配體和多實體零件文件中使用接觸功能,接觸功能適用于靜態算例、頻率算例、扭曲算例、熱力算例、非線性算例、動態算例以及掉落測試算例。
注意:接觸條件發生任何變化都要求重新對模型進行網格化,如果你運行算例,軟件可自動更新網格化。
今天我們來看一下全局結合、無穿透和允許貫穿的區別。
所謂無穿透,是用于靜態算例、掉落測試算例和非線性算例。
此接觸類型可防止組 1 和組 2 實體間產生干涉,但允許形成縫隙。此選項求解非常耗時。
結合適用于所有需要網格化的算例類型。該程序會接合 組 1 和 組 2 實體。實體之間可以相互接觸或相隔很小的距離。如果實體之間存在縫隙,程序?qū)l(fā)送警告信息,接合后的實體之間的物理縫隙可能會產生錯誤結果。用戶仍可堅持定義接合的接觸組,無論選定實體之間的現有公差如何,軟件會強行接合組。
允許貫穿則適用于靜態算例、非線性算例、頻率算例、扭曲算例及掉落測試算例。
該程序?qū)?組 1 與 組 2(源與目標)面視為不相連。對于靜態算例和非線性算例,允許載荷在零件之間產生干涉。
如果應用的載荷沒有引起干涉,使用此選項可節省算例時間。如果無法確定載荷是否會導致干擾,請勿使用此選項。請使用比例因子 1.0 繪制變形形狀,以檢查干涉。只要求 組 1 實體和 組 2 實體定義此接觸類型。

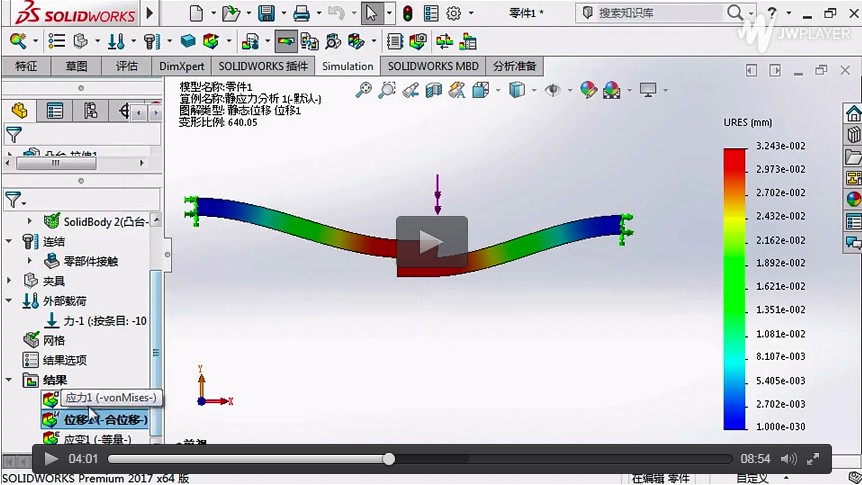

只需要幾分鐘完成以下視頻小練習,就能完全了解幾種穿透類型的用法。
