經常會被問到使用 SolidWorks 時如何在工程圖視圖中改變特定組件的顏色。例如,你可能希望在裝配圖紙視圖中以紅色來顯示其中一個組件,而將其他所有組件默認顯示為黑色。其實這可以使用圖層來輕松完成。
使用“線條格式”工具欄或“圖層”工具欄,單擊“圖層屬性”。

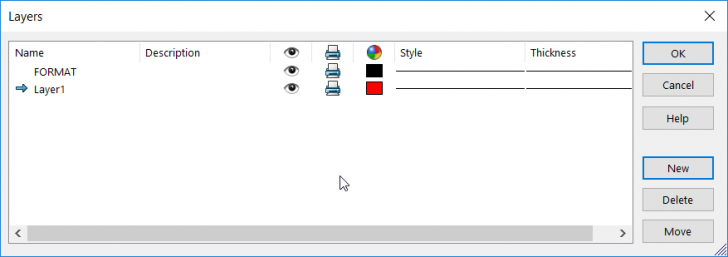

在出現的對話框中,創建一個新圖層并將圖層的顏色設置為紅色。完成后單擊“確定”。

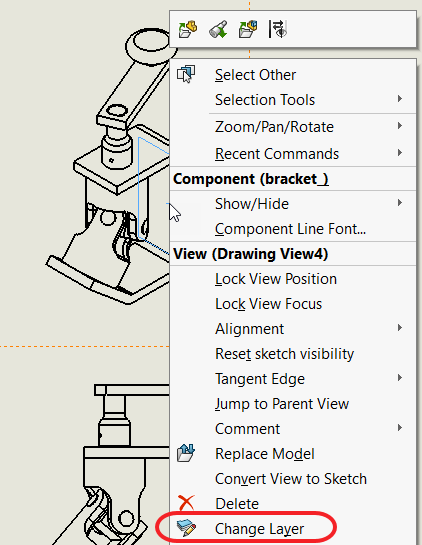

用鼠標右鍵單擊要以紅色顯示的組件,然后從彈出菜單中選擇“更改圖層”。然后選擇紅色圖層的名稱。

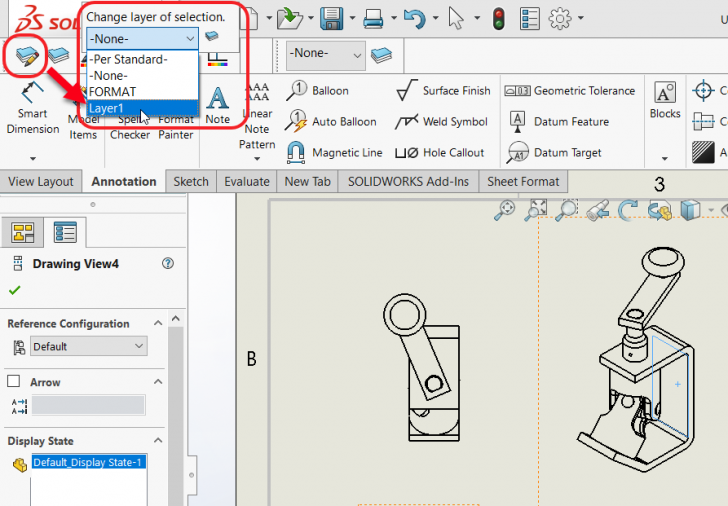

或者,你可以單擊要以紅色顯示的組件,然后單擊“線條格式”工具欄上的“更改圖層”按鈕。然后選擇紅色圖層的名稱。

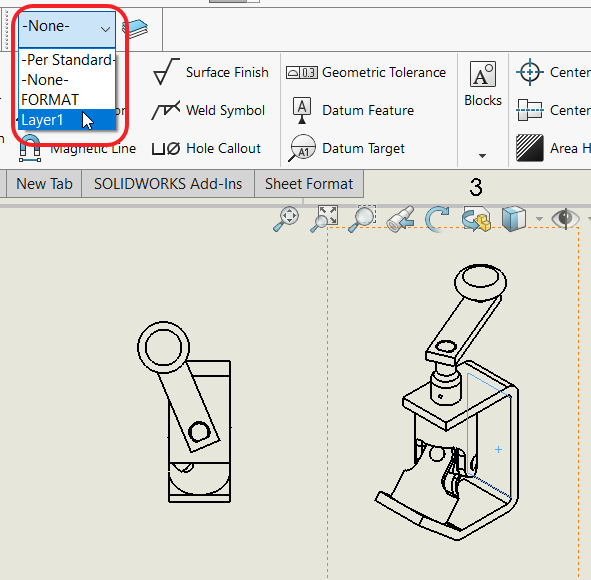

你還可以單擊要以紅色顯示的組件,然后單擊“圖層”工具欄上的圖層名稱下拉列表。然后選擇紅色圖層的名稱。

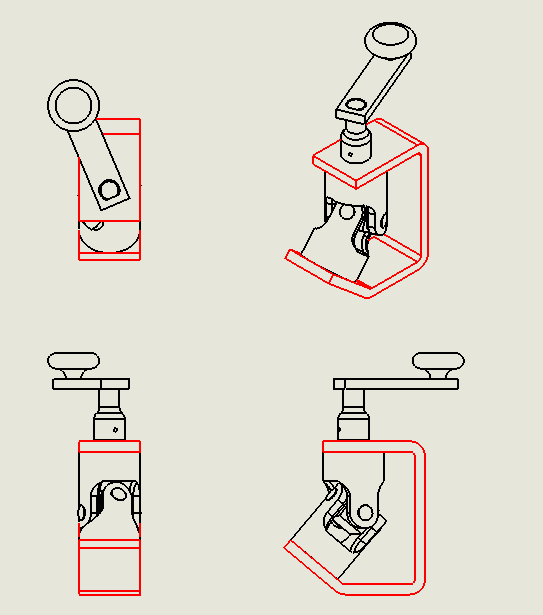

以上這些方法都可以簡化更改裝配圖中零件的顏色。
如果你只想在一個視圖中更改組件的顏色,而非所有視圖,該怎么辦?
為此,在要更改它的視圖中右鍵單擊要更改的組件。在彈出菜單上,選擇“組件線字體”。

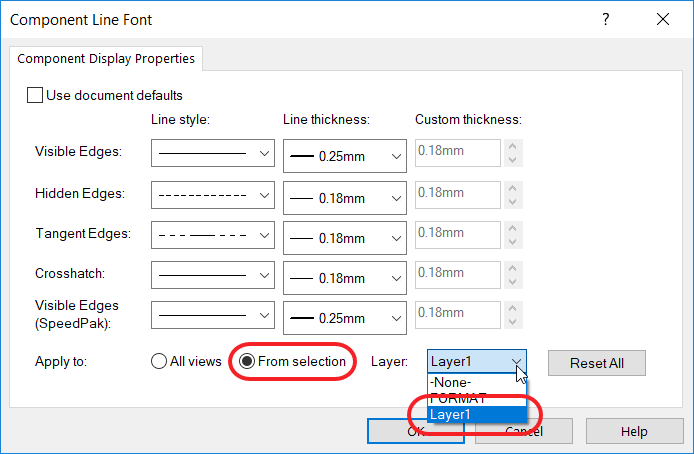

在出現的對話框中,清除“使用文檔默認值”。
在對話框的底部,有一個位置可以選擇你所希望組件使用的圖層。選擇新創建的圖層。
選擇“從所選內容”選項以使更改僅應用于所選的視圖。完成后單擊“確定”。

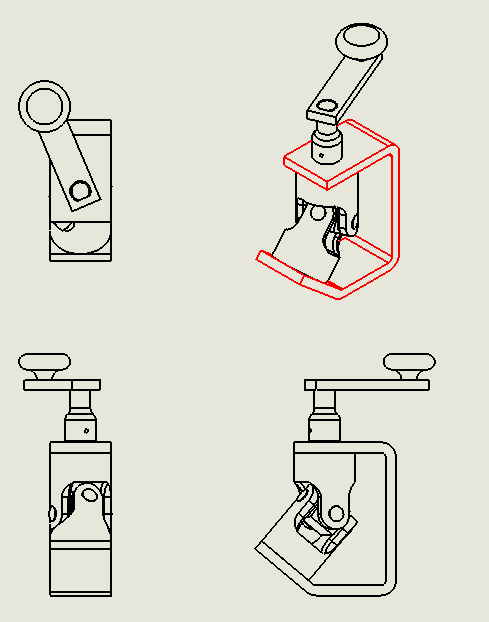

至此,你就有了帶有一個紅色部分的工程圖視圖。
希望以上幾種方法對你有所幫助!
