概述:在SolidWorks Simulation中做分析的時候,有時因為模型太過復雜,計算時間較長,關于此種情況,我們可以考慮使用2D簡化。
# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>
相關鏈接:

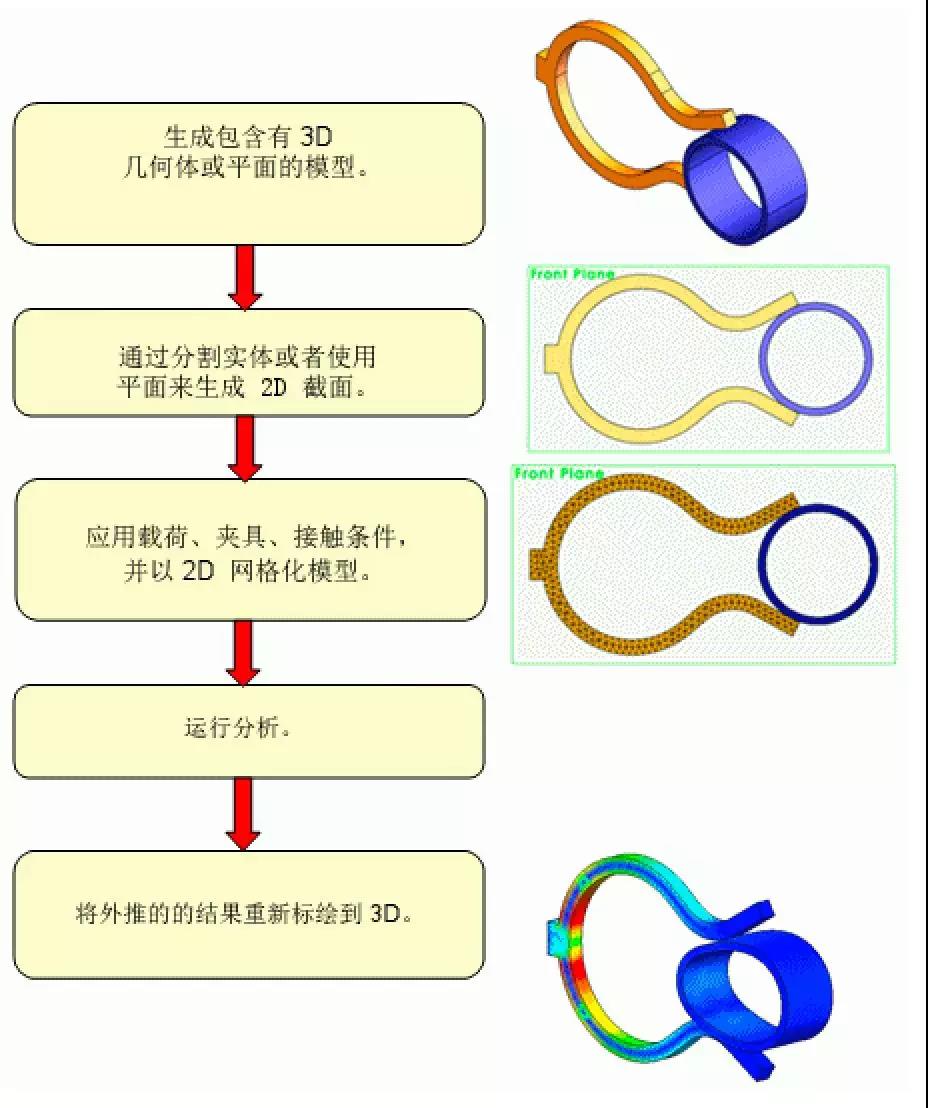

在 SolidWorks Simulation 中做分析的時候,有時因為模型太過復雜,計算時間較長,關于此種情況,我們可以考慮使用2D簡化;從而可供使用的平面應力、平面應變、拉伸及軸對稱選項進行選擇。在選取了2D簡化選項后,求解問題的工作流程與所有選項類似。
2D簡化可以選擇以下幾種類型之一
平面應力:為細薄幾何體使用該選項,在這些幾何體中一個尺寸比其它兩個尺寸要小很多。垂直于截面的作用力必須可以忽略,從而產生垂直于截面的零值應力。此選項不可用于熱力算例。
平面應變:為其中尺寸之一比其它兩個要大很多的幾何體使用該選項。在垂直于截面的方向,實體不變形,而且力不能變化。此選項不可用于熱力算例。
拉伸:使用該選項定義沿拉伸方向的恒定熱載荷。此選項僅適用于熱力算例。
軸對稱:當幾何體、材料屬性、結構和熱載荷、夾具以及接觸條件饒軸對稱時 (3600) 使用該選項。
剖切面:定義與3D幾何體相交的截面。選取參考基準面、平面、或草圖基準面。

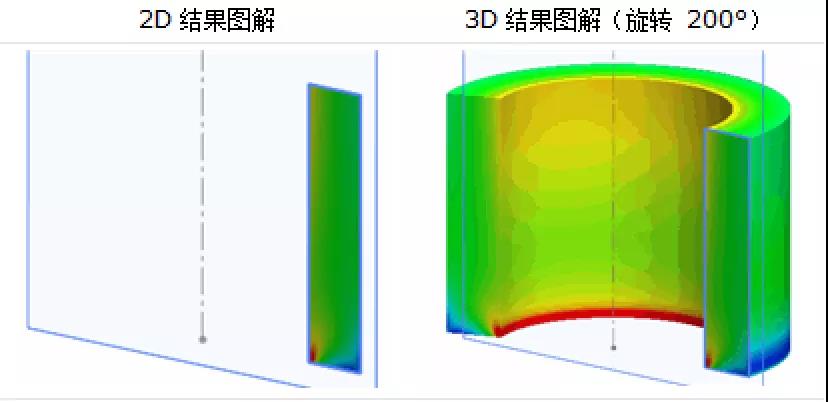

2D簡化算例后,你可以用3D標繪結果
用右鍵單擊圖解,然后選擇顯示為3D圖解。對于基準面應力、基準面應變,以及拉伸的簡化類型,結果沿截面深度拉伸。對于軸對稱分析類型,結果繞對稱軸以 330o 旋轉。
對于平面應力或平面應變假設,平行于剖面的所有橫斷面結果都相同。
對于軸對稱假設,繞旋轉軸的所有橫斷面的結果都相同。

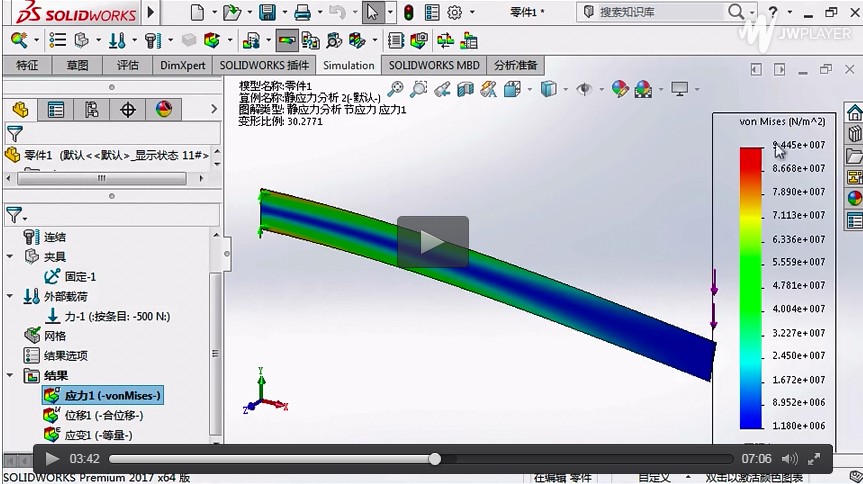

在模型分析前簡化模型是非常重要的一個環節,詳細操作請點擊下方視頻進行查看。
