翻譯|Solidworks資訊|編輯:黃竹雯|2019-07-01 11:33:53.323|閱讀 1967 次
概述:歡迎閱讀 SolidWorks Simulation 系列入門教程的第三部分。這一次,我們將引導你完成創建學習和分配材料的過程。
# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>
相關鏈接:
歡迎閱讀 SolidWorks Simulation 系列入門教程的第三部分。這一次,我們將引導你完成創建學習和分配材料的過程。
如果你還沒有看到我們之前的教程,請點擊此處:
SolidWorks Simulation入門教程(一):介紹有限元分析
SolidWorks Simulation入門教程(二):準備幾何體
之前我們已經簡化了幾何體,接下來讓我們創建研究并分配材料。
如果在設計CAD模型時分配了材料,它們將自動進入仿真模擬研究。如果在設計CAD模型時沒有分配,那么我們可以在設置仿真模擬時分配它們。
需要注意的一點是,在仿真模擬中分配或更改材料不會影響SolidWorks CAD模型。這使我們能夠快速運行假設情景,以了解不同材料如何影響模型的性能。

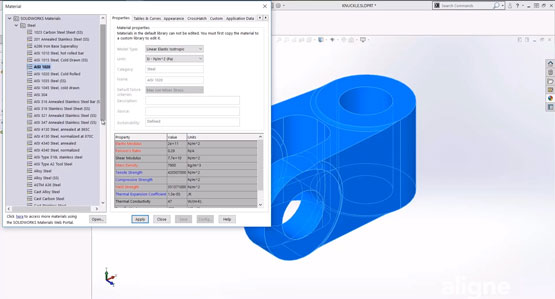

SolidWorks數據庫包含大量可供選擇的材料。
你還可以創建自定義材料并自行輸入屬性。
對于靜態分析,需要定義四個屬性:
彈性模量
泊松比
屈服強度
材料密度
你可以通過查看材料數據表,聯系供應商或在線搜索找到許多這些屬性。

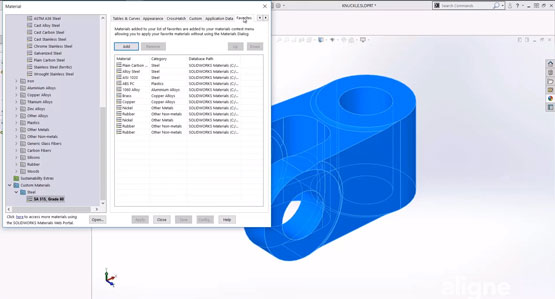

如果你經常都使用相同的材料,可以將它們保存到“收藏夾”列表中,以便更快地訪問。你還可以將材料存儲在共享位置,以便公司的每個人都可以使用它們。只需在“系統選項”>“文件位置”>“材料數據庫”中添加文件夾位置。
謝謝閱讀!其他更多內容敬請期待~
