概述:你有沒有發現,可樂易拉罐一腳下去輕松就被踏癟了?那么這是為什么呢?SolidWorks Simulation現在就為你解密!
# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>
相關鏈接:
小時候估計大家都干過這事-可樂易拉罐一腳下去就被踏癟了。像易拉罐這樣的薄壁零件(或者細長桿件),在受載荷作用下,出現突然失穩,整個過程其實比較復雜。有可能先發生塑性變形、線性屈曲、非線性屈曲等,好像有點懵……
屈曲分析主要用于研究結構在特定載荷下的穩定性以及確定結構失穩的臨界載荷,我們現在用SolidWorks Simulation研究一下在靜載荷作用下,線性屈曲分析,考察下臨界載荷大小。

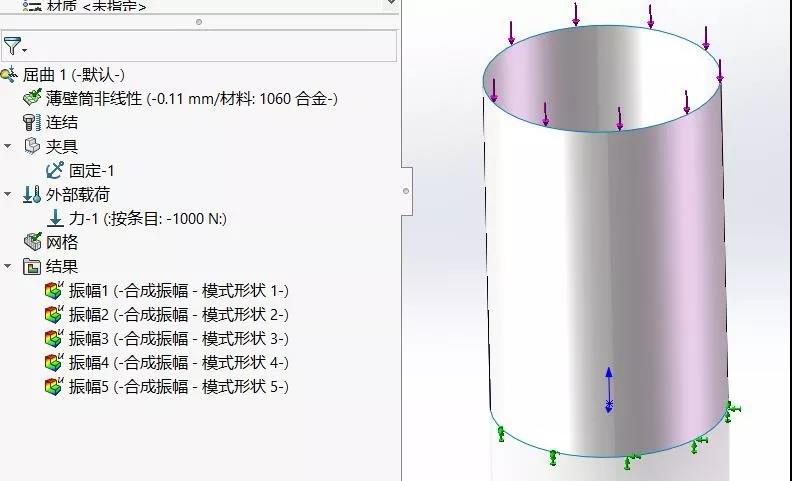

1. 建立屈曲分析算例:可樂易拉罐下端固定,上端施加1000N的力。為了減少計算量我們簡化模型,取可樂易拉罐的中間直管段來做研究。
2. 通過計算可以得到:屈曲的安全系數,當然通常最小的安全系數是我們主要的考察對象。我們可以在分析的時候設置屈曲模式數。臨界載荷=1.5936X1000=1593.6N。
1 <屈曲安全系數(BFS),預測不會發生屈曲。應用載荷小于估計的臨界載荷,屈曲不是預期的。
3. 我們還需要考慮,在此工況下構件是不是先發生了塑性變形。如果先發生塑性變形,會改變構建剛度,更易發生屈曲。所以通常是在塑性變形和屈曲相互作用下破壞的。
通過靜力學分析,發現應力完全超過了屈服應力,已經不是真實的應力值了,那么這種情況下我們只有通過非線性分析來模擬仿真。
