SolidWorks Simulation入門教程（四）：夾具和載荷

翻譯|Solidworks資訊|編輯：黃竹雯|2019-07-02 15:09:23.107|閱讀 7673 次

概述：這一次，我們將引導你完成為仿真模擬研究分配夾具和載荷的過程。

# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>

相關鏈接：

歡迎閱讀 SolidWorks Simulation 系列入門教程的第四部分。這一次，我們將引導你完成為仿真模擬研究分配夾具和載荷的過程。

如果你還沒有看到我們之前的教程，請點擊此處：

SolidWorks Simulation入門教程（一）：介紹有限元分析

SolidWorks Simulation入門教程（二）：準備幾何體

SolidWorks Simulation入門教程（三）：分配材料

既然你已經知道如何為模型分配材料，那么接下來我們來談?wù)勅绾畏峙鋳A具和載荷。

首先，讓我們解釋兩種類型的加載選項：靜態和動態。如果施加的力與時間無關，則可以將問題定義為靜態問題。想象一下將保齡球輕輕地放在椅子上。傳遞到椅子上的負載緩慢施加，因此假設你可以忽略由加速度引起的力。

現在想象你從5英尺的高度將同樣的保齡球放到椅子上，由于施加載荷的時間很短，這將被認為是動態的。

動態問題指力與時間有關，因此需要考慮加速度，例如在撞擊或地震研究中。

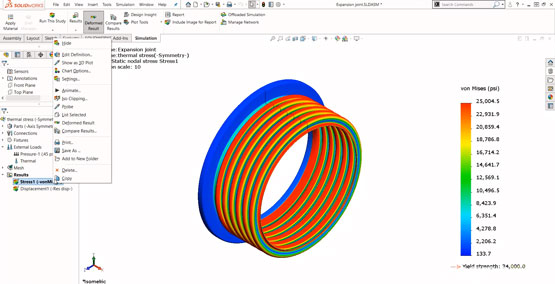

我們此次將僅討論靜態分析。要運行靜態仿真模擬，必須正確約束模型，使其無法移動。SolidWorks Simulation提供可應用于面，邊和頂點的各種夾具類型。

沒有夾具，我們的模型將能夠在x，y或z方向上平移。它也可以圍繞x，y和z軸旋轉。我們稱之為6“自由度”。

通過應用這些夾具，我們消除了自由度，一旦我們應用負載，就會阻止模型射入虛擬空間。

例如，如果我們想要將關節上的圓柱面完全固定，我們可以選擇“固定幾何體”并單擊面將其鎖定。

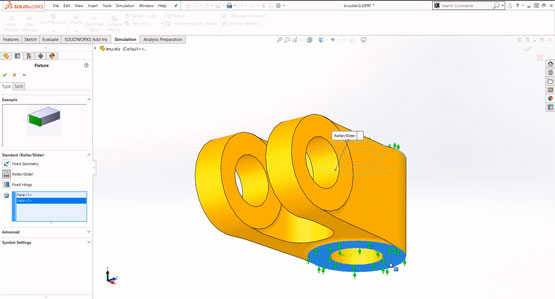

你還可以應用夾具，使面在其平面內自由移動，但防止其垂直移動到其平面。這稱為滾輪/滑塊條件，我們將用它來表示頂部和底部耐磨板位置。

這些僅僅是兩個示例，你還可以使用許多其他夾具類型來描述模型應該如何保持到位。

一旦移除了所有自由度，模型就被認為是完全約束的，我們已準備好應用載荷。

右鍵單擊External Loads文件夾，你將看到應用力，扭矩，壓力，重力，離心力和軸承載荷的選項。

你還可以定義遠程載荷或質量以考慮將附加到結構但未在CAD模型中表示的組件。這可以大大簡化網格劃分過程并顯著縮短解決時間。

如果需要研究熱效應，可以施加溫度載荷，看看金屬部件膨脹或收縮的程度，以及任何合成應力。

最后，如果你知道一個組件移動了多遠并想要計算移動它需要多大的力，我們就可以使用Prescribed Displacements選項。

感謝閱讀！
